آب‌بندی تونل با ژئوممبران چگونه باید طراحی و کنترل شود؟

راهکار مهندسی برای مترو، راه‌آهن، تونل‌های جاده‌ای، انتقال آب، زیرگذر و تونل‌های تأسیساتی؛ از تعریف مسئله آب تا انتخاب خانواده ژئوممبران، ژئوتکستایل محافظ، راندل، جوش، زهکشی، کنترل کیفیت و تحویل فنی.

بستر و آب → ژئوتکستایل محافظ → راندل و تثبیت (Fixing) → ژئوممبران → جوش و آزمون → زهکشی و زون‌بندی → لاینینگ نهایی
PVC‑PPE | FPO/TPOژئوممبران کامپوزیتسامانه‌های تأییدشده پروژه

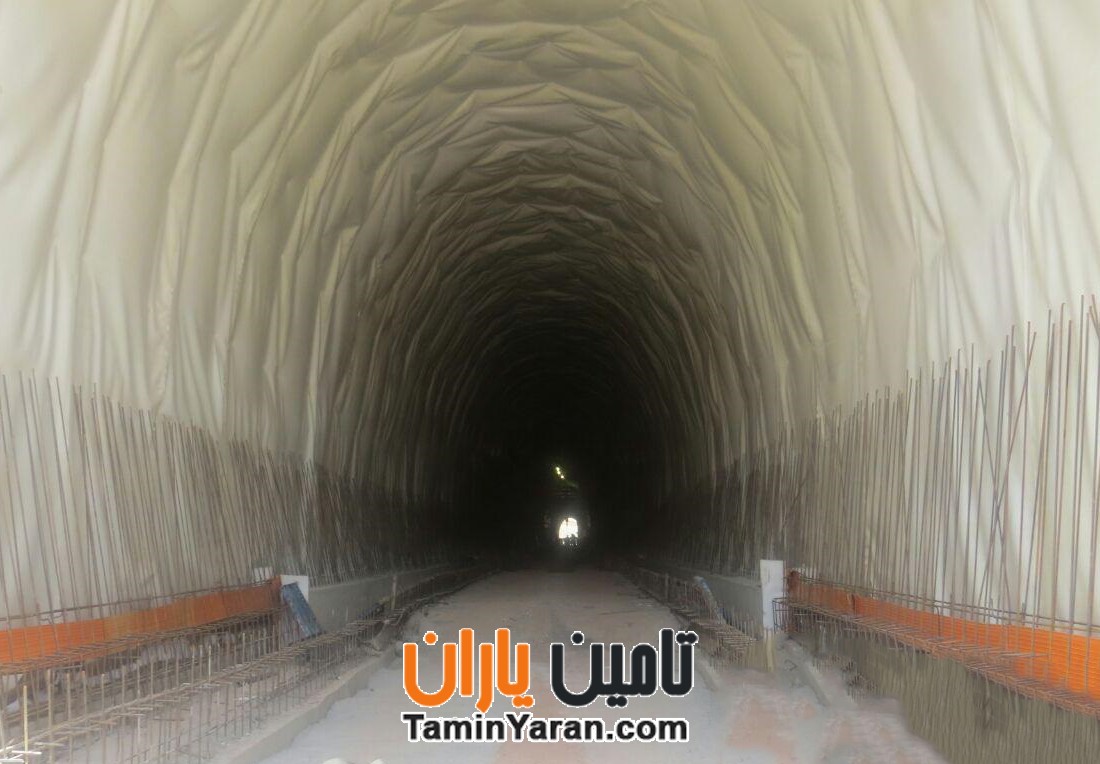

مقطع عایق‌کاری تونل با ژئوممبران، ژئوتکستایل و راندل

  • مترو و ایستگاه‌های زیرزمینی
  • تونل راه‌آهن و تونل جاده
  • تونل انتقال آب و گالری آبرسانی
  • زیرگذر و روش گودباز (Cut-and-Cover)
  • تونل و گالری تأسیسات
  • شفت، گذرگاه عرضی (Cross-Passage) و سازه‌های مدفون

شناسه سندTY‑TUN‑MASTER‑001
ویرایشویرایش ۲.۲ — پولیش فنی، بصری، ساختار تصمیم و لینک‌دهی خانواده تونل
آخرین بازبینی فنی
مسئول نگهداری محتواراهکارهای مهندسی تأمین‌یاران
وضعیت سندراهنمای فنی عمومی؛ مبنای قرارداد، نقشه IFC یا تأیید نهایی پروژه نیست

برای جلسه یا ارسال رسمی: خلاصه مدیریتی را باز کنید؛ صفحه اصلی نیز با قابلیت چاپ مرورگر به PDF خوانا تبدیل می‌شود.

نقشهراهکارنقشه راهکار تونل
راهنمای استفادهمسیر دسترسی سریع به بخش‌های مختلف راهکاربرای ورود مستقیم به هر فصل یا موضوع، عنوان موردنظر را انتخاب کنید.
00شروع سریعخلاصه و نقشه خواندن مرجع2
01شروع و تصمیم اولیه9 بخش در این فصل9
02انتخاب روش، سیستم و مصالح9 بخش در این فصل9
03اجرا، جوش و QA/QC3 بخش در این فصل3
04محاسبات، متره و BOQ4 بخش در این فصل4
05استانداردها، Submittal و Specification4 بخش در این فصل4
06ابزارهای مشاور و پرونده پروژه5 بخش در این فصل5
07شواهد، تصاویر و سوابق پروژه3 بخش در این فصل3
08واژه‌نامه، همکاری و پرسش‌های پرتکرار3 بخش در این فصل3
خلاصه یک‌دقیقه‌ای

اگر فقط یک دقیقه وقت دارید، درباره عایق‌کاری تونل چه باید بدانید؟

۱. عایق‌کاری تونل یک محصول است یا یک سیستم؟

یک سیستم چندلایه است: بستر + ژئوتکستایل محافظ + ممبران + راندل/فیکسینگ + درز و جوش + زهکشی/کمپارتمان + QA/QC.

۲. سیستم Drained و Closed/Tanked چه تفاوتی دارند؟

در Drained، آب از مسیر زهکش کنترل‌شده مدیریت می‌شود و ظرفیت، گرفتگی و نگهداری باید طراحی شوند؛ در Closed/Tanked، سیستم برای هد و فشار آب طراحی می‌شود. Drained به معنی فشار صفر نیست.

جزئیات و مبنای فنی: FHWA — Drained / Closed · طراحی زهکشی پشت ممبران

۳. برای تونل PVC‑P، PE یا FPO/TPO را چگونه انتخاب کنیم؟

برنده مطلق وجود ندارد؛ هندسه، هد و فشار آب، شیمی محیط، جزئیات جوش و فیکسینگ، الزامات کارفرما و تعمیرپذیری تعیین‌کننده‌اند.

۴. متره ممبران، درز، رول، راندل و واتراستاپ تونل چگونه انجام می‌شود؟

مبنای متره، پیرامون توسعه‌یافته واقعی مسیر عایق × طول زون است؛ سپس Panel Map، همپوشانی، طول درز، ابعاد رول، پرت، چگالی راندل مصوب و طول compartment وارد BOQ می‌شوند.

محاسبه و جزئیات: متره و BOQ تونل · ماشین‌حساب تونل

۵. آب‌بندی TBM سگمنتی چه تفاوتی با NATM/SEM دارد؟

در NATM/SEM معمولاً لایه محافظ، ممبران ورقی، فیکسینگ، درز، زهکشی و compartment مطرح است؛ در بسیاری از TBMهای سگمنتی، gasket و joint system خط اصلی آب‌بندی‌اند و باید جداگانه طراحی شوند.

مسیر تخصصی: آب‌بندی TBM سگمنتی

۶. پرونده QA/QC و تحویل آب‌بندی تونل باید چه مدارکی داشته باشد؟

Design Basis، Specification، BOQ، Shop Drawing، WPS، ITP، Trial Weld و NDT، test records، Seam Map، Repair/NCR، چون‌ساخت (As-built) و O&M باید قابل ردیابی و تحویل باشند.

پرونده‌های مرجع: WPS · ITP · Seam Map و Traceability · Handover / O&M

مهندس مشاور

مبانی طراحی، استانداردها، Specification و Design Review.

مسیر مشاور ←

پیمانکار اجرا

روش اجرا، کتابخانه جزئیات، WPS و Repair.

مسیر اجرا ←

QA/QC

ITP، NDT، NCR، ردیابی و Handover.

مسیر QC ←

خرید و تدارکات

RFQ، مقایسه فنی پیشنهادها، BOQ و مدارک محصول.

مسیر خرید ←

آخرین بازبینی محتوای فنی: ۲۰ اکتبر ۲۰۲۶. در اسناد قراردادی، Edition و Revision هر استاندارد باید دوباره در زمان مناقصه/اجرا کنترل شود.

نقشه خواندن این مرجع

به‌جای اسکرول طولانی، از کدام فصل وارد شوید؟

خلاصه یک‌دقیقه‌ای برای تصمیم سریع است؛ برای جزئیات، فصل مرتبط با نقش یا مرحله پروژه را باز کنید. هر فصل مستقل طراحی شده تا بدون پیمایش کل صفحه به اطلاعات موردنیاز برسید.

۰۱شروع و تصمیم اولیهمسئله چیست، از کجا شروع کنیم و پروژه قبل از خرید/اجرا چقدر آماده است؟۹ بخش · مدیر پروژه · مشاور · خرید۰۲انتخاب روش، سیستم و مصالحنوع تونل، Design Basis، PVC‑P، PE و FPO/TPO، ژئوتکستایل، راندل، آب و دوام.۱۳ بخش · طراح · مشاور · تأمین۰۳اجرا، جوش و QA/QCتوالی اجرا، WPS، NDT، Compartment، Hold Point، خرابی‌ها و مسئولیت‌ها.۹ بخش · پیمانکار · QC · مشاور۰۴محاسبات، متره و BOQفشار آب، پنل، درز، راندل، واتراستاپ، مثال عددی و ماشین‌حساب‌های پروژه.۵ بخش · طراح · مترور · خرید۰۵استانداردها، Submittal و SpecificationHierarchy اسناد، مراجع جهانی، کنترل Submittal و ساخت Specification مناقصه.۴ بخش · مشاور · تدارکات · QA۰۶ابزارهای مشاور و پرونده پروژهمسیر مهندسی، ۲۸ ابزار، Passport، Handover، روش تدوین و نحوه ارجاع.۶ بخش · PM · مشاور · مستندسازی۰۷شواهد، تصاویر و سوابق پروژهتصاویر واقعی، سطح اعتبار مدارک، Portfolio و رجیستر سوابق اجرایی.۴ بخش · کارفرما · خرید · مشاور۰۸واژه‌نامه، همکاری و پرسش‌های پرتکرارتعریف اصطلاحات، مدل همکاری، مرز اطلاعات عمومی و زمان ورود بررسی مهندسی.۴ بخش · همه مخاطبان
۰۱شروع و تصمیم اولیهمسئله چیست، از کجا شروع کنیم و پروژه قبل از خرید/اجرا چقدر آماده است؟۹ بخش · مدیر پروژه · مشاور · خرید
تعریف مسئله

مسئله اصلی عایق‌کاری تونل چیست؛ خرید ورق یا کنترل آب در تمام عمر سازه؟

آب می‌تواند از بستر سنگ یا خاک، درزها، نواحی شاتکریت، اتصال شفت و کراس‌پسج، jointهای سازه‌ای و نقاط نفوذی وارد سیستم شود. راهکار درست باید مشخص کند آب باید تخلیه شود، تحمل شود، محدود شود یا ترکیبی از این‌ها؛ سپس لایه‌های محافظ، ممبران، فیکسینگ، جوش، compartment و لاینینگ نهایی بر همان مبنا طراحی می‌شوند.

۱. هیدروژئولوژی←۲. Drained / Closed←۳. انتخاب ژئوممبران←۴. Detail و جوش←۵. QA/QC و Handover
اجزای اصلی سیستم

چرا باید قبل از انتخاب ژئوممبران، سیستم آب‌بندی تونل را تعریف کنیم؟

Protection | لایه محافظ

ژئوتکستایل محافظ بر اساس puncture، tensile، ضخامت تحت بار و در صورت نیاز رفتار هیدرولیکی انتخاب می‌شود؛ نه فقط بر اساس گرماژ.

Rondel / Fixing | راندل و فیکسینگ

راندل یا دیسک تثبیت باید با پلیمر ممبران و Shop Drawing پروژه سازگار باشد؛ یک نوع راندل را نمی‌توان بدون مدرک به همه خانواده‌های پلیمری تعمیم داد.

Geomembrane | ژئوممبران

خانواده ژئوممبران بعد از Design Basis انتخاب می‌شود: PVC‑P، PE، FPO/TPO، کامپوزیت یا گزینه تأییدشده دیگر.

Compartment | تقسیم‌بندی

واتراستاپ، پروفیل تقسیم‌بندی و نقاط تزریق می‌توانند برای محدودکردن مهاجرت نشت و تعمیر هدفمند به‌کار روند.

Drainage | زهکشی

در سیستم drained، ظرفیت واقعی زهکش تحت بار، مسیر خروج، cleanout و نگهداری بخشی از طراحی است.

Quality Dossier | پرونده کیفیت

WPS، Trial Weld، NDT، Peel/Shear، Seam Map، Repair، NCR و As-built باید به Zone/Chainage متصل باشند.

پاسخ‌های سریع فنی

برای مرور سریع و جلسه فنی، پاسخ کوتاه هر سؤال چیست؟

عایق‌کاری تونل دقیقاً چیست؟
یک سیستم چندلایه و قابل کنترل است؛ معمولاً بستر، لایه محافظ، barrier/membrane، fixation، درز و جزئیات، drainage/compartment و QA/QC را با هم می‌بیند.
اول خانواده ممبران را انتخاب کنیم؟
خیر. ابتدا نوع تونل، فلسفه drained/closed، فشار آب، هندسه، دوام و جزئیات اجرا تعیین می‌شوند؛ سپس خانواده ممبران انتخاب می‌شود.
راندل چند عدد در مترمربع است؟
عدد ثابت جهانی ندارد. Shop Drawing، هندسه crown/wall، وزن لایه‌ها، substrate، نوع fixing و Specification پروژه تعیین‌کننده‌اند.
ژئوتکستایل ۵۰۰ یا ۷۰۰ گرم کافی است؟
گرماژ فقط یکی از مشخصه‌هاست. puncture، tensile، thickness under load و در صورت نقش هیدرولیکی، permeability/opening size نیز باید کنترل شوند.
تست هوا بین دو خط جوش برای QC کافی است؟
خیر. visual inspection، روش NDT مناسب، destructive testing در دامنه مربوط، repair و re-test بخشی از برنامه کامل QC هستند.
سیستم Drained یعنی فشار آب صفر است؟
نه به‌صورت مطلق. ظرفیت زهکشی، گرفتگی، نگهداری و سناریوی کاهش عملکرد باید در Design Basis دیده شوند.
TBM سگمنتی همان سیستم ممبران NATM است؟
خیر. در بسیاری از تونل‌های سگمنتی، gasket و joint system خط اصلی آب‌بندی‌اند و باید جداگانه طراحی شوند.
خروجی حرفه‌ای پروژه چیست؟
Design Basis، Specification، BOQ، Shop Drawing، Method Statement، WPS، ITP، test records، As-built و O&M؛ نه فقط قیمت مترمربع ورق.

برای هر موضوع، نسخه کامل‌تر در بخش‌های بعدی و صفحات مرجع لینک‌شده در دسترس است.

مسیر دسترسی مهندس مشاور

مهندس مشاور از کجای این پرونده شروع کند؟

پیام تأمین‌یاران به شما

مشاور محترم،ما در تأمین‌یاران، مسیر بررسی فنی آب‌بندی تونل را برای شما یک‌جا گرد آورده‌ایم. در ادامه به مبانی طراحی، مراجع استاندارد، مشخصات فنی، محاسبات و برنامه بازرسی دسترسی دارید؛ تا فرض‌های طرح را کنترل کنید، مدارک موردنیاز را بشناسید و ابهام‌های پروژه را برای بررسی با تیم فنی ما روشن کنید.

Design Basis

هیدروژئولوژی، نوع تونل، معیار نشت و فلسفه drained/closed.

ورودی‌های طراحی ↓

استانداردها و مراجع

ZTV‑ING، EN، SIA، AFTES، DVS، ASTM، ITA، FHWA و سایر مراجع مرتبط.

بانک استانداردها ←

Specification

قالب فنی برای تدوین الزامات پروژه.

قالب Specification ←

ITP / QA

Hold Point، Witness Point، تست و رکورد.

برنامه بازرسی و آزمون ←

BOQ / Calculations

فشار آب، متره ممبران، ژئوتکستایل، راندل و compartment.

محاسبات و BOQ ←

Method Statement

توالی اجرایی از بستر تا pre-concrete release.

روش اجرا ←

Welding / Repair

WPS، Trial Weld، NDT، Repair و NCR.

WPS ← · Repair ←

شاخه‌های تخصصی

TBM سگمنتی و تونل انتقال آب.

TBM ← · تونل انتقال آب ←

مسیر تصمیم‌گیری پروژه

الان دقیقاً چه کاری می‌خواهید انجام دهید؟

پیام تأمین‌یاران به شما

مسئول محترم خرید و تدارکات،ما در تأمین‌یاران، به شما کمک می‌کنیم درخواست خریدی روشن و قابل مقایسه آماده کنید. در ادامه به متره و فهرست مقادیر، الزامات فنی، مدارک محصول و راهنمای مقایسه پیشنهادها دسترسی دارید؛ تا اقلام و محدوده تأمین را دقیق‌تر مشخص کنید و برای استعلام قیمت، اطلاعات کامل‌تری در اختیار تیم ما بگذارید.

۱ · تعریف مسئلهDesign Basis پروژه را تکمیل کنم

نوع تونل، آب، هندسه، معیار نشت، روش ساخت و اطلاعات ناقص را مشخص کنید.

فرم Design Basis ←

۲ · انتخاب سیستمPVC‑P، PE، FPO/TPO، Drained یا Closed؟

قبل از مقایسه قیمت، معماری سیستم و مرز دامنه هر فناوری را روشن کنید.

درخت تصمیم ↓

۳ · تدوین مناقصهSpecification پروژه را ساختاربندی کنم

الزامات ممبران، ژئوتکستایل، راندل، جوش، QA/QC و مدارک تحویل را مشخص کنید.

قالب Specification ←

۴ · متره و بودجهBOQ و متره اولیه بگیرم

فشار آب، سطح ممبران، ژئوتکستایل، درز، راندل و compartment را با فرض‌های روشن برآورد کنید.

محاسبات و BOQ ←

۵ · مقایسه پیشنهادهاTechnical Bid را هم‌سطح کنم

پیشنهادها را فقط با قیمت متر مقایسه نکنید؛ مدارک، آزمون، compatibility، Scope و QA را کنار هم قرار دهید. کالای «مشابه» نیز باید جداگانه از نظر فنی بررسی شود.

مقایسه فنی RFQ ← · بررسی جایگزین ←

۶ · بررسی نهاییریسک پروژه را با تیم فنی مرور کنم

وقتی داده واقعی پروژه در دسترس است، تعارض‌ها، فرض‌ها و نقاط باز پیش از خرید یا اجرا بررسی شوند.

ثبت اطلاعات پروژه ←

آمادگی پروژه پیش از خرید و اجرا

پروژه قبل از ورود به خرید و اجرا چقدر آماده تصمیم است؟

پیش از انتخاب نهایی محصول یا دریافت قیمت، این شش محور باید تا حد لازم روشن شوند. نقص در هر محور می‌تواند مقدار، قیمت، جزئیات اجرا یا ریسک پروژه را تغییر دهد.

۱ — محدوده کار

نوع تونل، روش ساخت، chainage/length، مقطع و محدوده واقعی آب‌بندی مشخص است؟

کنترل Scope ←

۲ — آب و هیدروژئولوژی

تراز آب، هد طراحی، دبی، شیمی آب و سناریوهای غیرعادی تعریف شده‌اند؟

Design Basis ←

۳ — سیستم

Drained/Closed، خانواده ممبران، protection، fixing و compartment بر اساس عملکرد انتخاب شده‌اند؟

درخت تصمیم ↓

۴ — جزئیات اجرایی

لایه‌ها، راندل و درز، compartment، cross-passage، wall-to-invert، penetration، drain outlet و repair patch با ابعاد و Rev پروژه هماهنگ شده‌اند؟

کتابخانه جزئیات مهندسی ←

۵ — کنترل کیفیت

WPS، Trial Weld، ITP، NDT، destructive test، Repair و Hold Point قبل از شروع اجرا تعریف شده‌اند؟

ITP / QA ←

۶ — خرید و مسئولیت‌ها

BOQ، RFQ، مدارک محصول، زمان تحویل، محل تحویل و Scope مسئولیت‌ها هم‌سطح شده‌اند؟

RFQ فنی ←

قاعده تصمیم: اگر محدوده، آب، نوع سیستم، جزئیات و معیار QC هنوز روشن نیستند، قیمت نهایی نیز بر مبنای یک Scope کامل و قابل مقایسه نخواهد بود.

ثبت اطلاعات پروژه ←

انتقال اطلاعات داخل تیم پروژه

این پرونده چطور داخل تیم پروژه جابه‌جا شود بدون اینکه اطلاعات گم یا تحریف شود؟

برای اینکه اطلاعات فنی بین مشاور، کارفرما، پیمانکار و تدارکات تغییر نکند، هر خروجی باید نسخه، مبنا و مسئول اقدام مشخص داشته باشد.

خلاصه مدیریتی (Executive Brief)

نسخه کوتاه برای مدیر پروژه، کارفرما یا جلسه‌ای که زمان محدود است.

نسخه کوتاه جلسه ←

یادداشت تصمیم (Decision Memo)

گزینه انتخاب‌شده، شرط‌های تأیید، ریسک‌های باز و مسئول اقدام.

Decision Memo ←

بسته RFQ / Bid

برای تدارکات و مقایسه پیشنهادها بر اساس الزامات یکسان.

بسته RFQ ←

خلاصه اطلاعات پروژه (Project Brief)

برای ثبت داده‌های پایه و نقاط باز پروژه پیش از بررسی مهندسی.

Project Brief ←

هنگام ذخیره یا چاپ برای جلسه، نشانی منبع، تاریخ دسترسی و Revision سند همراه فایل باقی بماند تا نسخه مرجع قابل تشخیص باشد.

هماهنگی تیم پروژه

چطور مشاور، کارفرما، پیمانکار و تدارکات را روی یک تصمیم مشترک هم‌راستا کنیم؟

هر نقش پروژه معیار متفاوتی دارد؛ بنابراین Design Basis، ریسک، Scope، مدارک فنی و قیمت باید از یک نسخه مشترک استخراج شوند تا تصمیم‌ها با هم تعارض پیدا نکنند.

مدیریت / کارفرما

خلاصه مسئله، ریسک، گزینه‌ها و خروجی مورد انتظار.

Executive Brief ←

مشاور / طراح

Design Basis، استاندارد، Specification و Design Review.

Design Review ←

تدارکات / قرارداد

RFQ هم‌سطح برای مقایسه سیستم، مدارک و QA در کنار قیمت.

Technical Bid Comparison ←

جلسه تصمیم

نتیجه گزینه‌ها، شرط‌های تأیید، ریسک باز و مسئول اقدام ثبت شود.

Decision Memo ←

قاعده: همان Design Basis و همان Edition استاندارد باید مبنای پیشنهاد فنی، RFQ، جلسه و پاسخ‌های پروژه باشد.

درخت تصمیم طراحی

قبل از انتخاب ضخامت ورق، چه تصمیم‌هایی باید گرفته شوند؟

نوع تونل را مشخص کنید
NATM/SEM، cut-and-cover، TBM segmental، pressure tunnel یا utility gallery.
آب را تعریف کنید
تراز، هد، دبی، شیمی، تغییرات فصلی و event استثنایی.
فلسفه سیستم را انتخاب کنید
Drained، closed/tanked، compartmentalized یا gasket-based.
خانواده ماده را انتخاب کنید
PVC‑P، PE، FPO/TPO، gasket، sprayed membrane یا سیستم دیگر؛ بر اساس عملکرد، نه عادت.
Detailهای بحرانی را حل کنید
invert، joint، penetration، cross-passage، termination و compartment.
برنامه QA/QC را پیش از اجرا نهایی کنید
WPS، qualification، trial، NDT، destructive test، repair و traceability.
BOQ را از نقشه واقعی استخراج کنید
Developed perimeter، panel map، seam map و zoning.
O&M را از روز اول طراحی کنید
drain access، flushing، injection port، leak mapping و As-built.

قاعده طراحی: «PVC دو میلی‌متر» یا «ژئوتکستایل ۵۰۰ گرم» به‌تنهایی پاسخ طراحی نیست. هر انتخاب باید به Design Basis، Detail، آزمون و معیار پذیرش متصل باشد.

۰۲انتخاب روش، سیستم و مصالحنوع تونل، Design Basis، PVC‑P، PE و FPO/TPO، ژئوتکستایل، راندل، آب و دوام.۱۳ بخش · طراح · مشاور · تأمین
انتخاب خانواده ژئوممبران

در پروژه تونل چه گزینه‌هایی برای ژئوممبران داریم؟

این گزینه‌ها برای مقایسه اولیه خانواده‌های فنی هستند و به معنی تأیید یک محصول مشخص نیستند. هر گزینه زمانی قابل استفاده است که دیتاشیت، استاندارد کاربردی، روش جوش، جزئیات فیکسینگ و سازگاری اجزای همان پروژه کنترل شود.

گزینه ۱

ژئوممبران PVC‑P چه ویژگی‌هایی برای تونل دارد؟

در بسیاری از سیستم‌های sheet-membrane تونلی به‌دلیل انعطاف و امکان اجرای جزئیات پیچیده استفاده می‌شود. فرمولاسیون، ضخامت، دوام، رفتار دمای پایین، روش جوش و سازگاری با راندل باید از محصول واقعی و مدارک پروژه کنترل شود.

بررسی PVC‑P برای پروژه ←

گزینه ۲

ژئوممبران‌های PE و FPO/TPO چه ویژگی‌هایی برای تونل دارند؟

HDPE/LLDPE و FPO/TPO همگی در گروه کلی پلی‌اولفین‌ها قرار می‌گیرند، اما از نظر انعطاف، رفتار حرارتی، تنش‌پذیری، جوش و روش فیکسینگ یکسان نیستند. انتخاب باید بر اساس محصول واقعی، هندسه تونل و Specification پروژه انجام شود.

بررسی گزینه‌های پلی‌اولفینی برای پروژه ←

گزینه ۳

ژئوممبران کامپوزیت / چندلایه چه زمانی قابل بررسی است؟

محصولات چندلایه یا کامپوزیتی می‌توانند لایه‌های محافظ، تقویتی یا عملکردی را با barrier ترکیب کنند. مزیت یا محدودیت آن‌ها فقط با دیتاشیت همان سامانه، روش اتصال، امکان تعمیر و جزئیات پروژه قابل قضاوت است.

معیارهای Material Submittal ↓

گزینه ۴

سایر ممبران‌ها یا سامانه‌های دارای تأییدیه چه زمانی قابل بررسی‌اند؟

هر محصول یا سامانه دیگر فقط در صورتی وارد مقایسه می‌شود که دامنه کاربرد، استاندارد یا Approval مرتبط، دیتاشیت، روش اتصال، دوام و سازگاری آن با اجزای پروژه قابل اثبات باشد.

استانداردها و معیار پذیرش ↓

مقایسه باید بر اساس چه چیزهایی انجام شود؟

معیار سؤال مهندسی
هندسه و قابلیت شکل‌پذیری آیا ممبران در crown، wall، invert، corner و cross-passage بدون bridging و تنش نامطلوب قابل اجراست؟
فشار و فلسفه آب سیستم Drained است یا Closed و load case طراحی چیست؟
جوش و تعمیر WPS، Trial Weld، NDT و repair detail برای همان پلیمر و همان محصول تعریف شده است؟
فیکسینگ / راندل دیسک یا روش تثبیت با همان خانواده پلیمری و جزئیات اجرایی سازگار است؟
دوام و شیمی محیط مدارک aging و compatibility محصول، شرایط واقعی پروژه را پوشش می‌دهند؟
استاندارد و Approval استاندارد کاربردی، Test Report و در صورت نیاز Appraisal یا Approval محصول موجود است؟
تعمیرپذیری و تحویل آیا عیب احتمالی بعدی قابل مکان‌یابی، تعمیر، ثبت و ردیابی است؟
کنترل سازگاری پیش از جایگزینی

جایگزین فنی معتبر یعنی چه؛ آیا هر «مشابه»ی قابل جایگزینی است؟

جایگزینی یک جزء فقط زمانی قابل قبول است که عملکرد و سازگاری آن با کل سیستم بررسی شود. مشابه‌بودن نام پلیمر، ضخامت یا ظاهر محصول به‌تنهایی برای تأیید جایگزین کافی نیست.

جزء مبنا جایگزین چه چیزی را باید ثابت کند؟ مدرک لازم علامت خطر
ممبران خانواده پلیمر، ساختار، ضخامت، خواص مکانیکی و دوام، قابلیت جوش Datasheet + test reports + application evidence فقط نام پلیمر یا ضخامت مشابه
راندل / فیکسینگ سازگاری اتصال و جوش با ممبران و رفتار مکانیکی اتصال System compatibility / mock-up / approved detail استفاده از راندل یک پلیمر برای پلیمر دیگر بدون مدرک
Waterstop / Compartment Compatibility، geometry، joint detail و repair concept Shop Drawing + system evidence پروفیل ظاهراً مشابه بدون جزئیات اتصال
Protection Geotextile Puncture، tensile، thickness under load و در صورت نیاز نقش هیدرولیکی EN 13256 + relevant test data مقایسه فقط بر اساس gsm
Drainage Layer Flow capacity under load و boundary conditions ISO 12958‑2 / ASTM D4716 performance evidence اتکا به ظرفیت free-flow کاتالوگ
Repair Material سازگاری با ممبران و روش جوش/ترمیم Approved repair procedure + material evidence Patch ناشناخته صرفاً به‌دلیل موجودی بازار

قاعده: «جایگزین مجاز» یک تصمیم مهندسی است و باید با Requirement Matrix، مدارک آزمون و جزئیات اجرایی همان پروژه پشتیبانی شود.

فرم بررسی Approved Equal / Substitution ←مقایسه فنی پیشنهادها

انتخاب مسیر بر اساس نوع تونل

نوع تونل چگونه مسیر آب‌بندی را عوض می‌کند؟

روش/کاربری آرایش معمول قابل بررسی نقطه بحرانی هشدار طراحی
NATM / SEM / حفاری سنتی مترو و راه‌آهن Primary support → protection geotextile → membrane → secondary lining بستر شاتکریت، راندل، seam، invert، cross-passage این همان حوزه‌ای است که سیستم ژئوتکستایل + ممبران + راندل بیشترین کاربرد مستقیم را دارد.
Cut-and-Cover / زیرگذر / ایستگاه External tanking یا ترکیب barrier + joint system بسته به sequence wall-slab joint، pile/diaphragm wall interface، termination، penetrations جزئیات construction sequence تعیین می‌کند ممبران کجا و چگونه محافظت شود.
TBM segmental tunnel Segment gasket / bolted or keyed joints + local waterproofing details gasket compression، segment joint، tail void، cross-passage connection ورق ممبران پیوسته همیشه سیستم اصلی TBM سگمنتی نیست. گسکت و جزئیات سگمنت باید بر اساس استاندارد/سیستم مخصوص خود طراحی شوند.
تونل انتقال آب / pressure tunnel Structural/hydraulic lining + membrane/liner only where justified فشار داخلی و خارجی، surge، cavitation، anchorage، termination این مسئله صرفاً «آب‌بندی آب زیرزمینی» نیست؛ طراحی هیدرولیکی و سازه‌ای pressure lining اولویت دارد.
تونل تأسیسات / utility gallery Barrier یا drained system بر اساس dry-class و حساسیت تجهیزات penetration، cable/pipe sleeve، maintenance access معیار اصلی اغلب قابلیت نگهداری و محدودیت رطوبت تجهیزات است.
بازسازی تونل موجود Internal waterproofing / drainage / localized repair اتصال به سیستم موجود، فضای کم، fire/clearance، leakage path برای بازسازی تونل موجود، راهنماهای AFTES در حوزه آب‌بندی و زهکشی و نیز GT9.C16F1 باید همراه با اسناد پروژه، وضعیت سازه موجود و محدودیت‌های بهره‌برداری بررسی شوند.

مرز دامنه این مرجع: ساختار اصلی این صفحه برای سیستم‌های sheet-membrane در سازه‌های دوپوسته و cut-and-cover نوشته شده است. برای TBM سگمنتی و تونل فشار آب، بخش‌های تخصصی جداگانه باید به پرونده پروژه اضافه شوند.

شاخه‌های تخصصی

کدام دو شاخه را نباید با سیستم ورقیِ دوپوسته یکسان فرض کرد؟

TBM Segmental Waterproofing

برای تونل سگمنتی، gasket، joint geometry، tolerance، cross-passage و repair strategy محور اصلی است؛ sheet membrane پیوسته لزوماً خط اول آب‌بندی نیست.

ورود به راهکار TBM سگمنتی ←

Water-Conveyance / Pressure Tunnel

برای تونل انتقال آب، فشار داخلی، surge، حالت خالی، pressure lining، anchorage و transitionها وارد طراحی می‌شوند؛ ممبران به‌تنهایی pressure lining نیست.

ورود به راهکار تونل انتقال آب ←

دیدگاه سیستماتیک طراحی

چرا عایق تونل فقط «یک ورق» نیست؟

عملکرد آب‌بندی حاصل تعامل بستر شاتکریت، لایه محافظ ژئوتکستایل، ممبران، راندل یا دیسک تثبیت، درزهای جوش، جزئیات نفوذی‌ها، واتراستاپ/پروفیل تقسیم‌بندی، زهکشی و در نهایت لاینینگ داخلی است. خرابی هر حلقه می‌تواند کل سیستم را بی‌اثر کند.

Drained / Umbrella

سیستم drained / umbrella برای هدایت آب نفوذی به زهکش‌های طولی، در پروژه‌ای که افت سطح آب و نگهداری زهکشی پذیرفتنی است.

Closed / Tanked

سیستم closed / tanked تمام‌پیرامونی برای جلوگیری از ورود آب؛ لاینینگ نهایی باید فشار هیدرواستاتیک طراحی را تحمل کند.

Compartmentalized / Injectable

سیستم compartmentalized با پروفیل‌های تقسیم‌بندی و نقاط تزریق برای محدودکردن مهاجرت نشت و امکان تعمیر هدفمند.

تصمیم drained یا closed قبل از انتخاب ضخامت ورق گرفته می‌شود. FHWA نیز این دو فلسفه را به‌عنوان دو سیستم پایه تفکیک می‌کند. انتخاب اشتباه این مرحله، با ضخیم‌ترکردن ممبران درمان نمی‌شود.

اجزای سیستم آب‌بندی

سیستم آب‌بندی تونل از چه اجزایی تشکیل می‌شود؟

برای کنترل طراحی، خرید، اجرا و QA/QC باید اجزای سیستم به‌صورت یک مجموعه دیده شوند. نام فنی، سازنده، دیتاشیت و مشخصات هر جزء باید مستقل ثبت شود و سازگاری اجزا نیز کنترل شود.

Membrane | ممبران

PVC‑P، PE، FPO/TPO یا سامانه تأییدشده دیگر طبق Specification پروژه.

Protection | لایه محافظ

ژئوتکستایل محافظ بر اساس عملکرد مکانیکی و شرایط تماس، نه فقط گرماژ.

Rondel / Fixing | راندل و فیکسینگ

دیسک یا روش تثبیت سازگار با ممبران و Shop Drawing پروژه.

Compartment | تقسیم‌بندی و تزریق

Waterstop، پروفیل تقسیم‌بندی و در صورت نیاز نقاط تزریق برای محدودکردن مهاجرت نشت.

Drainage | زهکشی

لایه و مسیر زهکش با ظرفیت طراحی، جزئیات خروج و برنامه نگهداری.

Quality Dossier | پرونده کیفیت

WPS، تست‌ها، Seam Map، Repair، NCR، عکس‌ها و As-built.

نتیجه: در مقایسه فنی پیشنهادها، قیمت ورق به‌تنهایی کافی نیست؛ عملکرد سیستم، مدارک انطباق، کیفیت اجرا، تعمیرپذیری و الزامات تحویل نیز باید هم‌سطح مقایسه شوند.

مبانی طراحی

مشاور پیش از طراحی کدام ورودی‌ها را باید نهایی کند؟

هیدروژئولوژی

تراز آب، تغییرات فصلی، فشار طراحی، دبی تراوش، شیمی آب و ریسک رسوب/گرفتگی.

هندسه و روش ساخت

NATM/conventional، cut‑and‑cover، شفت، کراس‌پسج، TBM segmental یا سازه ترکیبی.

معیار آب‌بندی

میزان مجاز رطوبت/نشت، ممنوعیت dripping، حساسیت تجهیزات و کلاس بهره‌برداری.

قابلیت تعمیر

دسترسی بعدی، compartment، injection port، امکان drain flushing و مستندسازی as‑built.

حداقل داده‌های ورودی پروژه کدام‌اند؟

  • طول و زنجیره‌بندی تونل
  • پیرامون توسعه‌یافته سطح عایق
  • نوع لاینینگ اولیه و ناهمواری بستر
  • تراز آب طراحی و حداکثر هد
  • دبی آب موضعی و پیوسته
  • شیمی آب و دمای بهره‌برداری
  • کلاس نشت قابل قبول
  • عمر طراحی سازه
  • روش اجرای لاینینگ ثانویه
  • فضای مانور دستگاه جوش
  • الزامات کارفرما/مشاور
  • Edition استاندارد قراردادی
حالات بار هیدرولیکی

چه «هد آبی» را در محاسبه وارد کنیم؟

سناریو فشار/بار مورد بررسی نکته
Closed / tanked groundwater فشار خارجی ناشی از بیشینه تراز آب طراحی نسبت به نقطه موردنظر لاینینگ نهایی باید pressure case را تحمل کند؛ ممبران فقط سد نفوذ نیست.
Drained tunnel دبی ورودی + فشار باقی‌مانده در صورت کاهش ظرفیت/گرفتگی فرض «فشار صفر برای همیشه» بدون maintenance و redundancy قابل دفاع نیست.
Water-conveyance tunnel فشار داخلی بهره‌برداری + surge/transient + فشار خارجی در حالت خالی طراحی pressure lining و پایداری سازه‌ای از محدوده متره ساده ممبران فراتر است.
Construction stage آب موضعی، temporary drainage و فشار پشت لایه پیش از بسته‌شدن سیستم بسیاری از آسیب‌ها قبل از لاینینگ نهایی رخ می‌دهند.
Flood / exceptional groundwater تراز آب یا event تعریف‌شده در Design Basis باید مشخص شود exceptional case چگونه وارد طراحی سازه و آب‌بندی شده است.

قاعده: فرمول p=ρgh ساده است؛ سختی کار انتخاب h درست و تعریف load case است. این مقدار باید از گزارش هیدروژئولوژی و Design Basis بیاید، نه از حدس تیم اجرا.

مقطع تیپ سیستم

مقطع تیپ سیستم دوپوسته از چه لایه‌هایی تشکیل می‌شود؟

۱. توده سنگ/خاک و نگهداری اولیهRock/ground + primary support
۲. شاتکریت / سطح پذیرش‌شدهبدون برجستگی و لبه تیز نامجاز
۳. زهکش موضعی یا لایه انتقال آب — در سیستم drainedطبق طراحی هیدرولیکی
۴. ژئوتکستایل محافظProtection / separation / optional drainage
۵. راندل یا دیسک تثبیت سازگارفیکس مکانیکی زیر ممبران؛ خود ممبران سوراخ نمی‌شود
۶. ژئوممبرانPVC‑P، PE یا FPO/TPO بر اساس Specification
۷. نوارهای تقسیم‌بندی و نقاط تزریق — در سیستم repairableCompartment + injection
۸. حفاظت حین آرماتوربندی/قالب‌بندیکنترل آسیب construction stage
۹. لاینینگ بتن‌آرمه/بتن نهاییSecondary/final lining

راندل PVC برای ممبران PVC‑P یک جزئیات شناخته‌شده است؛ برای ممبران PE یا FPO/TPO باید جنس دیسک و روش جوش سازگار با همان پلیمر انتخاب شود. جوش‌دادن پلیمرهای ناسازگار به یکدیگر قابل تعمیم نیست.

انتخاب خانواده ماده

PVC‑P، PE یا FPO/TPO؛ کدام برای این تونل مناسب‌تر است؟

موضوع PVC‑P PE (HDPE/LLDPE) و FPO/TPO تصمیم پروژه
انعطاف و تطبیق با هندسه معمولاً انعطاف‌پذیر و مناسب هندسه‌های منحنی بسته به خانواده و ضخامت متفاوت؛ HDPE عموماً سخت‌تر شعاع‌ها، گوشه‌ها، detailing و دمای نصب
جوش Hot air / hot wedge طبق سیستم و دیتاشیت Hot wedge / extrusion یا روش تأییدشده همان پلیمر Trial weld و WPS پروژه
راندل راندل PVC جوش‌پذیر به ممبران PVC در سیستم‌های متداول دیسک/راندل سازگار با PE یا FPO/TPO لازم است تأیید سازگاری ماده
دوام فرمولاسیون، plasticizer retention و شرایط شیمیایی مهم است Stress crack، OIT/oxidation و رفتار حرارتی در خانواده PE مهم است دیتاشیت و آزمون طولانی‌مدت
مرجع محصول EN 13491 برای کاربرد تونلی + FGI 1126 — 01 Sep 2025 برای مشخصات جاری FGIِ PVC نو. ASTM D7176‑22 فقط برای PVC غیرمسلح 0.25 تا 1.5 mm در دامنه خودش است؛ ASTM D7408‑12(2020) نیز فقط برای درز PVC غیرمسلح 0.25 تا 1.52 mm. EN 13491 و مشخصات پروژه؛ GRI‑GM13 Rev.19 — 11 Jun 2025 برای HDPE و GRI‑GM17 Rev.17 — 11 Jun 2025 برای LLDPE در دامنه خود. برای FPO/TPO باید Standard/Specification متناظر محصول واقعی کنترل شود. Material Specification جای Design Basis و استاندارد کاربردی تونل را نمی‌گیرد؛ سلسله‌مراتب قرارداد تعیین‌کننده است.
لایه محافظ ژئوتکستایل

ژئوتکستایل محافظ تونل را چگونه انتخاب کنیم؟

در تونل، وظیفه اصلی لایه ژئوتکستایل معمولاً حفاظت ممبران در برابر ناهمواری بستر و تنش‌های نصب است؛ اگر نقش زهکشی یا فیلتراسیون هم دارد، خواص هیدرولیکی نیز وارد طراحی می‌شوند.

CBR / Static puncture

EN ISO 12236؛ شاخص مهم مقاومت در برابر سوراخ‌شدن.

Wide-width tensile

EN ISO 10319؛ رفتار کششی لایه محافظ.

Dynamic perforation

EN ISO 13433؛ حساسیت به ضربه و آسیب نصب.

Water permeability

EN ISO 11058؛ در صورت نقش انتقال آب/فیلتراسیون.

Opening size

EN ISO 12956؛ در صورت عملکرد فیلتری.

Application standard

EN 13256؛ استاندارد کاربردی ژئوتکستایل در تونل و سازه زیرزمینی.

راندل و فیکسینگ

راندل چیست و چرا روی آب‌بندی تونل اثر بزرگی دارد؟

در روش متداول، ژئوتکستایل و دیسک‌های پلیمری به بستر تثبیت می‌شوند و ممبران با جوش کنترل‌شده به سطح راندل متصل می‌شود. هدف این است که fastener اصلی ممبران را سوراخ نکند و در عین حال سیستم بتواند وزن ورق و شرایط نصب را تحمل کند.

جنس سازگار

راندل باید قابلیت جوش پایدار با ممبران همان سیستم را داشته باشد.

الگوی نصب

تعداد راندل در مترمربع عدد ثابت جهانی نیست؛ به هندسه، وزن لایه‌ها، تاج/دیواره، بار نصب و Specification وابسته است.

رفتار fail-safe

جزئیات اتصال باید طوری باشد که آسیب موضعی دیسک، پارگی گسترده ممبران ایجاد نکند.

AFTES یک توصیه اختصاصی با عنوان GT9.R7F1 — استفاده از راندل PVC برای تثبیت ممبران عایق تونل دارد. این مرجع در بانک استانداردهای تونل ثبت شده است.

دوام و سازگاری

دوام PVC‑P، PE و FPO/TPO را چگونه باید ارزیابی کنیم؟

آب و شیمی محیط

pH، یون‌ها، سولفات/کلراید، هیدروکربن یا آلاینده‌های خاص پروژه باید با گزارش سازگاری همان محصول مقایسه شوند.

PVC‑P

فرمولاسیون، plasticizer retention، رفتار دمای پایین، aging و کیفیت جوش برای دوام مهم‌اند.

PE و FPO/TPO

برای PE، شاخص‌هایی مانند oxidation stability و stress-crack resistance می‌توانند مهم باشند؛ برای FPO/TPO نیز فرمولاسیون، aging، رفتار حرارتی و جزئیات جوش/فیکس باید طبق استاندارد و دیتاشیت همان محصول بررسی شوند. معیارهای یک خانواده نباید بدون مدرک به خانواده دیگر تعمیم داده شوند.

Interface compatibility

ممبران، راندل، waterstop، repair strip و sealant/adhesive فقط در صورت تأیید سازگاری وارد یک سیستم شوند.

Construction exposure

UV، دمای کارگاه، رطوبت سطح، آلودگی و زمان بازماندن قبل از بتن روی کیفیت نصب اثر دارند.

Design life evidence

ادعای عمر عددی باید از آزمون/approval و شرایط خدمت همان محصول پشتیبانی شود؛ از اعداد عمومی پرهیز می‌کنیم.

۰۳اجرا، جوش و QA/QCتوالی اجرا، WPS، NDT، Compartment، Hold Point، خرابی‌ها و مسئولیت‌ها.۹ بخش · پیمانکار · QC · مشاور
پیام تأمین‌یاران به شما

پیمانکار و مجری محترم،ما در تأمین‌یاران، این بخش را برای مسیر کارگاهی شما آماده کرده‌ایم. در ادامه، توالی آماده‌سازی بستر و نصب، الزامات جوش، آزمون‌ها، ترمیم و مدارک تحویل را می‌بینید؛ تا نقاط توقف و کنترل را پیش از اجرا بشناسید و مسائل اجرایی پروژه را با اطلاعات مشخص با تیم فنی ما مطرح کنید.

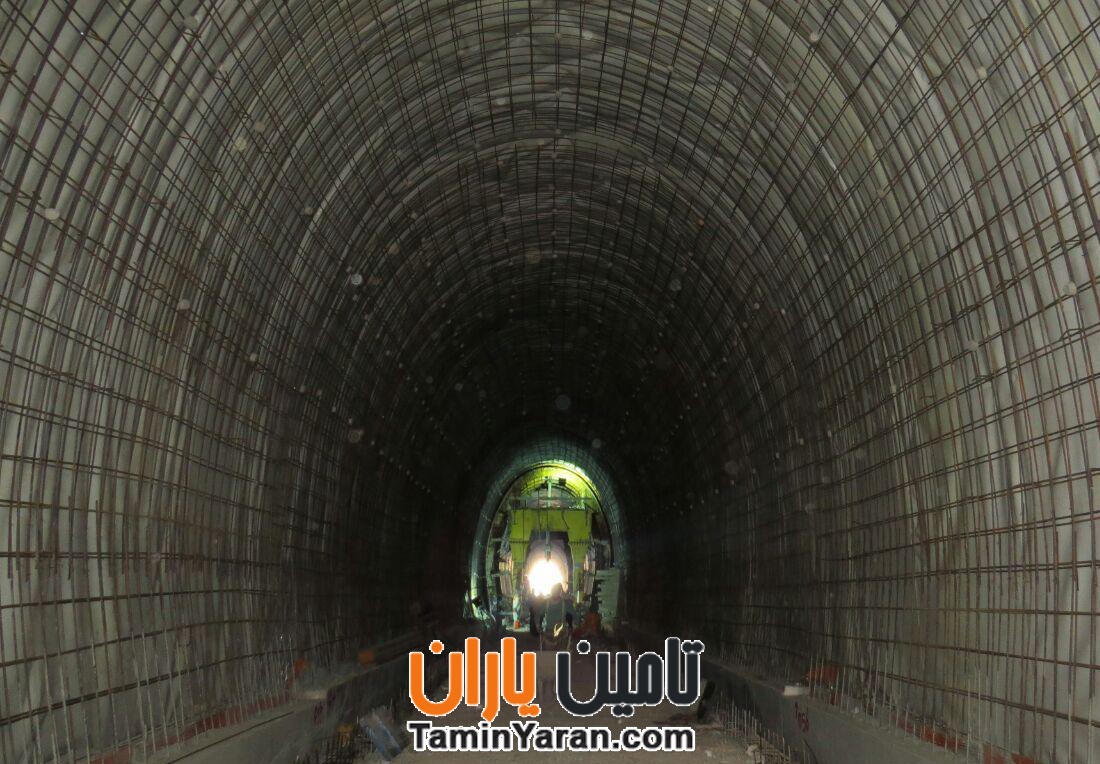

توالی اجرا

توالی اجرایی صحیح عایق‌کاری تونل چیست؟

Survey و zoning
تونل بر اساس آب، هندسه، block و جزئیات خاص زون‌بندی شود.
پذیرش بستر
برجستگی، تیزی، حفره و نقاط تراوش تعیین تکلیف شوند.
مدیریت آب موقت
آب جاری قبل از نصب ممبران مهار/هدایت شود.
نصب ژئوتکستایل
پوشش پیوسته با overlap و fixation بدون چین شدید.
نصب راندل
بر اساس shop drawing و zoning.
Roll mapping
شماره رول، batch، جهت نصب و seam map ثبت شود.
Trial weld
در شروع شیفت/تغییر شرایط با پارامترهای واقعی کارگاه.
نصب ممبران
با slack کافی برای تطبیق با هندسه؛ بدون ایجاد کشش محبوس یا پیش‌تنیدگی ناخواسته.
جوش اصلی
hot wedge / hot air طبق WPS و دیتاشیت.
NDT درز
روش متناسب با نوع seam و هندسه.
Destructive coupon
فرکانس و معیار پذیرش طبق Specification.
جزئیات نفوذی/واتراستاپ
با detail تاییدشده و قابل ردیابی.
Compartment & injection
در سیستم‌های قابل تعمیر، قبل از پوشانده‌شدن کنترل شود.
Pre-lining inspection
آسیب ناشی از آرماتور و عملیات بعدی ترمیم شود.
As-built & handover
نقشه جوش، تست، patch، batch و نقاط تزریق تحویل شود.
Maintenance plan
زهکش‌ها، آب‌روها و نقاط قابل بازرسی برنامه نگهداری داشته باشند.
کنترل جوش و QA/QC

چگونه جوش ممبران تونل را کنترل و ردیابی کنیم؟

WPS / Trial

دما، سرعت، فشار، شرایط محیط و نوع دستگاه ثبت شود. تغییر معنی‌دار شرایط نیاز به کنترل مجدد دارد.

Visual + NDT

پیوستگی، سوختگی، چین، آلودگی و هندسه درز کنترل و سپس آزمون غیرمخرب مناسب انجام شود.

Peel / Shear

برای ممبران‌های غیرمسلح ASTM D6392‑25 و برای ممبران‌های مسلح روش‌هایی مانند ASTM D7747/D7747M‑11(2023) یا D7749/D7749M‑11(2023)e1 در دامنه مربوط قابل بررسی‌اند؛ معیار نهایی را Specification/ITP پروژه تعیین می‌کند.

Double-track seam

در صورت استفاده از کانال بین دو مسیر جوش، آزمون هوای تحت فشار فقط وقتی معتبر است که سیستم و Specification آن را پیش‌بینی کند.

Repair patch

هندسه patch، پاک‌سازی، گردکردن گوشه‌ها و تست بعد از repair در روش اجرایی تعریف شود.

Traceability

هر repair، seam و تست با chainage/zone/installer/date قابل رهگیری باشد.

مراجع کلیدی: DVS 2225‑5 و Edition قراردادی DVS 2212‑3، ASTM D4437/D4437M و ASTM D6392. ASTM D7408‑12(2020) فقط در دامنه PVC بدون تقویت و ضخامت 0.25 تا 1.52 mm قابل استناد است.

کمپارتمان‌بندی و تزریق

چرا کمپارتمان‌بندی ارزش دارد؟

اگر یک نقطه آسیب در سیستم بدون تقسیم‌بندی وجود داشته باشد، آب می‌تواند در پشت ممبران مهاجرت کند و محل ظاهرشدن نشتی با محل عیب فاصله زیادی داشته باشد. تقسیم سیستم به compartment و پیش‌بینی مسیر تزریق، محدوده جست‌وجو و تعمیر را کوچک‌تر می‌کند.

Waterstop / profile

مرز هیدرولیکی هر زون را تعریف می‌کند.

Injection hose/port

دسترسی برای تزریق تعمیراتی یا پرکردن کنترل‌شده طبق طراحی.

As-built zoning

بدون نقشه دقیق compartment، مزیت تعمیرپذیری بخش زیادی از ارزش خود را از دست می‌دهد.

ITP و نقاط توقف

قبل از تحویل پروژه چه چیزهایی باید کنترل شوند؟

  • Submittal و دیتاشیت همه لایه‌ها تأیید شده
  • Edition استانداردهای قراردادی ثبت شده
  • بستر قبل از پوشش Hold Point دارد
  • تراوش‌های فعال قبل از membrane مدیریت شده‌اند
  • ژئوتکستایل بدون پارگی و چین شدید نصب شده
  • الگوی راندل با Shop Drawing منطبق است
  • Lot/roll traceability ممبران ثبت شده
  • Trial weld هر شیفت/تغییر شرایط انجام شده
  • پارامترهای جوش ثبت شده‌اند
  • تمام درزها visual inspection شده‌اند
  • NDT طبق برنامه تکمیل شده
  • Destructive sample طبق فرکانس پروژه قبول شده
  • تمام patchها re-test شده‌اند
  • Compartment profiles تست و ثبت شده‌اند
  • Injection ports tag و as-built شده‌اند
  • نفوذی‌ها و terminationها detail اختصاصی دارند
  • قبل از آرماتوربندی تحویل مرحله‌ای انجام شده
  • بعد از آرماتوربندی damage survey انجام شده
  • قبل از بتن نهایی final inspection ثبت شده
  • Seam map و dossier نهایی تحویل شده است
حالت‌های خرابی

رایج‌ترین خرابی‌ها قبل از ظاهرشدن نشتی کدام‌اند؟

خرابی علت محتمل کنترل پیشگیرانه
Puncture برجستگی شاتکریت، میلگرد، ابزار قبول بستر + ژئوتکستایل مناسب + protection stage
پارگی اطراف راندل تراکم کم/زیاد، جوش نامناسب، کشش ممبران pattern design + slack + trial fixing
Cold/weak seam سرعت زیاد، دمای کم، سطح مرطوب/کثیف trial weld + parameter control + NDT
Burn-through دمای زیاد یا توقف دستگاه operator qualification + continuous monitoring
Leak migration نبود compartment زون‌بندی و injection strategy
Bridging at corners detail نامناسب و نبود slack mock-up و detail سه‌بعدی گوشه
Drain clogging رسوب، فاین، دسترسی ضعیف filter design + cleanout + maintenance
Damage during rebar برخورد میلگرد/سیم/جوشکاری protection + damage survey before pour
Incompatible repair پچ با پلیمر نامتناسب approved repair kit by membrane family
Hidden void / water pressure عدم تماس مناسب یا cavity system-specific injection/backfilling strategy
سازمان اجرای کار

حداقل تیم اجرایی چه نقش‌هایی باید داشته باشد؟

Waterproofing Engineer

Design Basis، RFI، details، material compatibility و تصمیم‌های مهندسی.

Installation Supervisor

توالی اجرا، manpower، access، housekeeping و حفاظت لایه‌ها.

Qualified Welder

اجرای درز طبق WPS و پارامترهای ثبت‌شده؛ صلاحیت متناسب با سیستم.

Independent QC / Inspector

Hold point، witness test، NDT/destructive records و NCR closure.

یک نفر می‌تواند در پروژه کوچک چند نقش اداری داشته باشد، اما تأیید کیفیت نباید عملاً به خودِ اجراکننده محدود شود وقتی Specification یا سطح ریسک پروژه استقلال QC را می‌طلبد.

نقاط توقف و RFI پیشنهادی

چه شرایطی باید قبل از ادامه اجرا کنترل یا متوقف شوند؟

موارد زیر یک الگوی پیشنهادی برای ITP هستند. Hold Point نهایی، حدود اختیار توقف کار و مسئول تأیید باید در قرارداد، ITP مصوب و روش اجرایی همان پروژه تعیین شوند.

HP‑01 — بستر

برجستگی، آب جاری، حفره، لبه تیز یا surface acceptance نامشخص پیش از نصب لایه محافظ و ممبران تعیین تکلیف شود.

HP‑02 — سازگاری پلیمر

جنس ممبران، راندل، waterstop و repair material از نظر جوش‌پذیری و سازگاری مستند و تأیید شود.

HP‑03 — Trial Weld

پیش از production welding، Trial Weld مطابق WPS/روش مصوب انجام و معیار پذیرش ثبت شود؛ تغییر معنی‌دار در دستگاه، شرایط یا material lot باید طبق ITP ارزیابی شود.

HP‑04 — NDT / destructive

درز دارای تست ناقص، نتیجه مردود یا repair بدون re-test نباید پیش از تعیین تکلیف طبق ITP پوشانده شود.

HP‑05 — Compartment

waterstop، injection port و مرز compartment پیش از پوشانده‌شدن باید قابل ردیابی و ثبت باشند.

HP‑06 — Pre-concrete

پیش از بتن‌ریزی، damage survey، وضعیت تعمیرها و NCRهای مرتبط طبق ITP کنترل شوند.

RFI Trigger: مغایرت بین Shop Drawing، Material Submittal، Design Basis یا شرایط واقعی آب/بستر باید پیش از پوشانده‌شدن سیستم طبق مسیر رسمی پروژه ارجاع و ثبت شود.

مشخصات فنی مشاور

اگر مهندس مشاور باشید، چه چیزهایی باید در مشخصات فنی (Specification) شما باشد؟

  1. Design basis و طبقه‌بندی drained/closed.
  2. Waterproofing class / leakage acceptance و فلسفه آب زیرزمینی.
  3. حداقل مشخصات membrane و geotextile بر اساس عملکرد، نه صرفاً برند و گرماژ.
  4. جزئیات substrate acceptance و tolerances پروژه.
  5. نوع و الگوی rondel/fixing و سازگاری پلیمری.
  6. WPS، qualification جوشکار و calibration تجهیزات.
  7. Trial weld، NDT و destructive test frequency.
  8. جزئیات termination، construction joint، penetration، cross-passage و invert.
  9. Compartment size، waterstop geometry و injection access.
  10. Protection during reinforcement/formwork/concrete.
  11. ITP، hold point، NCR/repair procedure و acceptance criteria.
  12. As-built seam map، lot traceability، test dossier و O&M drainage plan.
ماتریس مسئولیت

چه کسی مسئول چه مدرکی است؟

Deliverable / Gate تهیه‌کننده اصلی بازبینی/تأیید رکورد نهایی
Design Basis و Waterproofing Philosophy طراح/مشاور کارفرما و Disciplineهای مرتبط Approved Design Basis
Material Submittal تأمین‌کننده/پیمانکار مشاور/QA Approved Material Submittal
Shop Drawing و Panel/Compartment Map پیمانکار تخصصی طراح/مشاور Approved Shop Drawing
WPS و Qualification پیمانکار تخصصی QA/QC و مشاور Approved WPS + certificates
Substrate Acceptance اجرای سازه + تیم عایق QC/ناظر Hold Point Release
Trial Weld / Production Weld جوشکار/پیمانکار عایق QC/بازرس Daily Weld Log
NDT / Destructive Tests QC/آزمایشگاه طبق قرارداد QA/مشاور Test Report + Seam ID
Repair / NCR Closure پیمانکار QC/مشاور Repair Record + Retest
Pre-concrete Inspection پیمانکار + QC ناظر/مشاور Final Hold Point Release
As-built & O&M Dossier پیمانکار/تأمین‌کننده مشاور/کارفرما Handover Dossier

تقسیم مسئولیت قراردادی هر پروژه می‌تواند متفاوت باشد؛ این ماتریس برای جلوگیری از «بی‌صاحب ماندن» فعالیت‌های حیاتی است، نه جایگزین قرارداد.

۰۴محاسبات، متره و BOQفشار آب، پنل، درز، راندل، واتراستاپ، مثال عددی و ماشین‌حساب‌های پروژه.۵ بخش · طراح · مترور · خرید
محاسبات مهندسی

برای متره و طراحی اولیه تونل چه محاسباتی لازم است؟

۱) فشار هیدرواستاتیک

p = ρgh ; برای آب شیرین تقریباً p[kPa] = 9.80665 × h[m]

h = هد آب نسبت به نقطه مورد بررسی. در سیستم Closed، این فشار باید در Design Basis سازه و جزئیات سیستم آب‌بندی لحاظ شود.

۲) مساحت خالص ممبران

A_net = P_w × L

P_w = پیرامون توسعه‌یافته واقعی مسیر ممبران در مقطع؛ L = طول زون. برای Umbrella فقط بخش پوشش‌داده‌شده وارد P_w شود.

۳) شبکه پنل و تعداد نوار/سگمنت

W_eff = W_roll – overlap
L_eff = L_roll – overlap
n = ceil[(P_w – overlap)/W_eff]
m = ceil[(L – overlap)/L_eff]

n تعداد نوار در پیرامون و m تعداد سگمنت در طول است. این مدل برای شبکه منظم پنل‌هاست؛ Panel Map واقعی می‌تواند متفاوت باشد.

۴) ابعاد ناخالص شبکه و همپوشانی

P_gross = P_w + (n – 1)×overlap
L_gross = L + (m – 1)×overlap
A_grid = P_gross × L_gross
A_overlap = A_grid – A_net

این روش سطح تقاطع درزهای طولی و عرضی را دوباره‌شماری نمی‌کند.

۵) طول تقریبی درزها

L_long ≈ (n – 1) × L_gross
L_trans ≈ (m – 1) × P_gross
L_seam,total = L_long + L_trans

این طول برای شبکه منظم است. Tie-in، Repair، Termination، Penetration و Detail Seamها جداگانه اضافه شوند.

۶) مساحت سفارش و تعداد رول

A_order ≈ A_grid × (1 + f_waste)
N_roll,theoretical = ceil[A_order/(W_roll×L_roll)]

f_waste باید از Panel Map، Cutting Plan، محدودیت رول و هندسه واقعی پروژه استخراج شود؛ تعداد رول تئوریک جای Cutting Plan را نمی‌گیرد.

۷) تعداد تقریبی راندل

N_rondel = A_fix × d_r

d_r = چگالی نصب راندل طبق Specification/Shop Drawing. در Crown، Wall، Invert و Detail Zoneها می‌تواند متفاوت باشد.

۸) Compartment و Waterstop حلقوی

N_block = ceil(L/L_block)
N_internal = max(0, N_block – 1)
L_WS,ring ≈ N_internal × P_w

این رابطه برای مرزهای داخلی تمام‌پیرامونی است. Waterstopهای طولی، ابتدا/انتها، Cross-passage و Penetration جداگانه متره شوند.

متره حرفه‌ای باید از Developed Perimeter واقعی نقشه مقطع و Panel Map تأییدشده استفاده کند. محیط دایره/نعل‌اسبی و شبکه منظم فقط برای Screening و برآورد اولیه‌اند.

ماشین‌حساب تونل ← روابط و BOQ تونل ←

ابزارهای محاسبات مهندسی

برای پرونده تونل چه ابزارهای محاسباتی در دسترس‌اند؟

محاسبات و BOQ تونل

کنترل فشار آب، سطح ممبران، ژئوتکستایل، راندل، درز، compartment، waterstop و ردیف‌های اصلی متره با فرض‌های آشکار.

محاسبات و BOQ تونل ←

چیدمان پنل و رول

برای کنترل عرض مؤثر، تعداد پنل و طول تقریبی درزهای طولی و عرضی.

ابزار Panel ↗

برنامه جوش و QA/QC

برای برآورد طول درز، پوشش NDT، تعداد تست مخرب و Trial Seam.

ابزار Seam ↗

کنترل لایه محافظ

برای مقایسه تقاضای puncture پروژه و مقاومت اعلامی ژئوتکستایل.

ابزار Protection ↗

ظرفیت لایه زهکش

برای transmissivity، reduction factors و کنترل ظرفیت جریان نصب‌شده.

ابزار Drain Sheet ↗

متره سطح آب‌بندی و BOQ

برای سطح‌های جانبی، cut-and-cover و جمع‌بندی ردیف‌های متره.

Waterproof Area ↗ · BOQ ↗

محدوده استفاده: ماشین‌حساب تونل برای برآورد اولیه فشار آب، ممبران، ژئوتکستایل، رول، درز، راندل و بلوک‌بندی است. خروجی باید با Design Basis، Shop Drawing و BOQ نهایی پروژه کنترل شود.

باز کردن ماشین‌حساب تونل ↓

ماشین‌حساب برآورد اولیه

ماشین‌حساب متره و کنترل اولیه عایق‌کاری تونل چه چیزی محاسبه می‌کند؟

ابزار تونل در مرکز محاسبات تأمین‌یاران، بر اساس ورودی‌های پروژه فشار هیدرواستاتیک، مساحت خالص و سفارش ممبران، ژئوتکستایل محافظ، تعداد رول، طول تقریبی درزها، تعداد راندل، تعداد compartment و طول تقریبی waterstop حلقوی را برآورد می‌کند.

ورودی هندسی معتبر

طول زون و پیرامون توسعه‌یافته مسیر عایق؛ ترجیحاً از polyline مقطع تأییدشده/CAD.

ورودی اجرایی

عرض و طول رول، همپوشانی، پرت، تراکم راندل و طول compartment طبق Shop Drawing/WPS.

خروجی برای برآورد BOQ

مساحت سفارش، رول، درز، راندل، فشار آب، compartment و waterstop حلقوی برای برآورد اولیه.

باز کردن ماشین‌حساب تونل ← روابط و BOQ تونل ←

مرز اعتبار: ابزار برای Screening و متره اولیه است؛ cross‑passage، شفت، invert، termination، penetrations، panel map، طول واقعی رول مصرف‌شده و الزامات قرارداد باید در Shop Drawing و BOQ نهایی کنترل شوند.

مثال محاسباتی و کنترل هیدرولیکی

یک مثال آموزشی برای متره و کنترل هیدرولیکی چگونه محاسبه می‌شود؟

فرض آموزشی: طول زون 100 m، پیرامون توسعه‌یافته 18 m، رول 2.0 × 50 m، همپوشانی 0.10 m، پرت 7% و هد آب 20 m. این اعداد توصیه طراحی نیستند.

مساحت خالص

A_net = 18 × 100 = 1,800 m²
فشار آب

p ≈ 9.80665 × 20 = 196.13 kPa
عرض/طول مؤثر

W_eff = 2.0 – 0.10 = 1.90 m
L_eff = 50 – 0.10 = 49.90 m
تعداد نوار و سگمنت

n = ceil(17.9/1.9) = 10
m = ceil(99.9/49.9) = 3
ابعاد ناخالص شبکه

P_gross = 18 + 9×0.10 = 18.90 m
L_gross = 100 + 2×0.10 = 100.20 m
درز طولی

L_long = 9 × 100.20 = 901.80 m
درز عرضی

L_trans = 2 × 18.90 = 37.80 m
کل درز تقریبی

L_seam = 901.80 + 37.80 = 939.60 m
سطح شبکه و همپوشانی

A_grid = 18.90 × 100.20 = 1,893.78 m²
A_overlap = 1,893.78 – 1,800 = 93.78 m²
سفارش اولیه ممبران

A_order = 1,893.78 × 1.07 = 2,026.34 m²
تعداد تئوریک رول

ceil(2,026.34 / 100) = 21 rolls
کنترل با ماشین‌حساب تونل

با همین ورودی‌ها، ماشین‌حساب تونل باید همین مرتبه خروجی را بدهد. اختلاف‌های کوچک فقط از گردکردن مجاز است؛ اختلاف ساختاری باید قبل از BOQ نهایی بررسی شود.

این مدل Screening است. Panel Map، Cross-passage، Shaft، Invert، Recess، Penetration، Termination، Patch، محدودیت طول واقعی رول و Sequence اجرا باید در Shop Drawing و BOQ نهایی اضافه شوند.

ظرفیت زهکشی در سیستم زهکشی‌شده (Drained) چگونه کنترل می‌شود؟

ژئوکامپوزیت/لایه زهکش

q_design = q_test / ΠRF ; q_design ≥ q_required

q_test از Performance Test در بار نرمال، گرادیان و مصالح مرزی نماینده پروژه می‌آید. RFها باید اثراتی مانند Creep، Installation Damage، Intrusion و Clogging را مطابق روش طراحی پروژه پوشش دهند. ISO 12958‑2 و ASTM D4716/D4716M از مراجع آزمون‌اند.

لوله زهکش طولی

Q = (1/n) A R^(2/3) S^(1/2)

رابطه Manning برای غربال جریان ثقلی است. در جریان تحت فشار باید مدل مناسب همان حالت استفاده شود؛ ورودی سوراخ‌ها، رسوب، Cleanout، Flushing، شیب اجرایی و Redundancy نیز جداگانه کنترل شوند.

پیرامون توسعه‌یافته را چگونه از CAD استخراج کنیم؟

P_w = Σ √[(x_i-x_(i-1))² + (y_i-y_(i-1))²]

ورودی مناسب برای متره، طول Polyline واقعی مسیر ممبران در مقطع تأییدشده است؛ نه فرض ساده دایره‌ای یا نعل‌اسبی.

فهرست مواد و اقلام

برای اجرای سیستم چه مواد و تجهیزاتی لازم است؟

آیتم واحد پیشنهادی اطلاعات لازم برای خرید/کنترل
ژئوتکستایل محافظ m² پلیمر، جرم سطحی، ضخامت، CBR puncture، tensile، durability
ژئوممبران PVC‑P، PE یا FPO/TPO m² polymer، thickness، رنگ/signal layer، tensile، puncture، aging، welding compatibility
راندل/دیسک تثبیت عدد جنس سازگار، قطر/هندسه، روش fixing، weld compatibility
پروفیل compartment / waterstop m polymer compatibility، هندسه، اتصال به membrane
Injection hose / port m / عدد زون، pressure rating، access، tagging
لایه زهکشی/ژئوکامپوزیت یا drain strip m² / m flow capacity تحت بار، creep، clogging risk
لوله زهکش طولی و fittings m قطر، شیب، perforation، cleanout، flushing access
مواد patch و detail set همان خانواده پلیمر و روش جوش تاییدشده
دستگاه hot wedge / hot air set data logging در صورت الزام، calibration، spare parts
ابزار NDT set air-channel / vacuum / روش مورد قبول Specification
ابزار destructive testing set coupon cutter، field tensiometer یا ارسال آزمایشگاه
محافظ حین آرماتوربندی m² / set مات/برد/لایه موقت طبق روش اجرایی
۰۵استانداردها، Submittal و SpecificationHierarchy اسناد، مراجع جهانی، کنترل Submittal و ساخت Specification مناقصه.۴ بخش · مشاور · تدارکات · QA
سلسله‌مراتب اسناد

استاندارد، راهنما، ارزیابی فنی (Appraisal) و مشخصات فنی (Specification) چه تفاوتی با هم دارند؟

۱. Contract / Employer Requirement

بالاترین مرجع قراردادی پروژه؛ Edition، الزامات خاص کارفرما و اولویت اسناد را مشخص می‌کند.

۲. Design / System Guidance

مراجع طراحی و سامانه مانند ZTV‑ING، SIA 272، EAG‑EDT، AFTES و راهنماهای کارفرمایی/ملی؛ دامنه و Edition هر پروژه باید کنترل شود.

۳. Product / Application Standard

استانداردهایی مانند EN 13491 برای ژئوسنتتیک‌باریر تونل و EN 13256 برای ژئوتکستایل و محصولات مرتبط در کاربرد تونل؛ این‌ها به‌تنهایی جای Design Basis سیستم را نمی‌گیرند.

۴. Test / Material Standard

ASTM/ISO/EN برای سنجش خواص ممبران، ژئوتکستایل، زهکش و درز در دامنه تعریف‌شده هر روش آزمون.

۵. Product Approval / Appraisal

CETU AT، ETA یا Approval محصول/سامانه واقعی؛ مدرک انطباق همان محصول است و جای طراحی کل پروژه را نمی‌گیرد.

اگر دو سند تعارض دارند، تیم اجرا نباید خودش «یکی را انتخاب کند». Hierarchy of Documents و RFI رسمی باید تکلیف را روشن کند.

استانداردها و مراجع جهانی

کدام استانداردهای جهانی برای این پروژه مهم‌اند؟

ZTV‑ING 7‑5 + TL/TP KDB

آلمان؛ سیستم KDB تونل جاده‌ای و الزامات محصول/آزمون.

DB Ril 853.4101

راه‌آهن آلمان؛ آب‌بندی و زهکشی تونل. این Richtlinie در ۲۰۲۶ در حال بازنگری گزارش شده است؛ Revision قراردادی پروژه باید کنترل شود.

EAG‑EDT — ویرایش دوم 2018

توصیه‌های DGGT برای طراحی، انتخاب، اجرا و QA/QC سیستم‌های KDB تونل. گروه تخصصی DGGT در حال به‌روزرسانی این مجموعه است؛ Edition پروژه باید هنگام استفاده کنترل شود.

EN 13491:2018

استاندارد کاربرد/محصول برای مشخصات عملکردی ژئوسنتتیک‌باریرها و روش‌های آزمون در تونل و سازه‌های زیرزمینی؛ جای Design Basis سیستم را نمی‌گیرد.

EN 13256:2016

مشخصات و روش‌های آزمون ژئوتکستایل و محصولات مرتبط مورد استفاده برای حفاظت از geosynthetic barrier در تونل و سازه زیرزمینی.

SIA 272:2024

سوئیس؛ آب‌بندی و زهکشی سازه‌های مدفون و زیرزمینی، شامل کاربردهای تونلی. Edition قراردادی پروژه باید جداگانه کنترل شود.

RVS 08.45.01

اتریش؛ Abdichtungen UT. مرجع FSV تاریخ 2011 را نشان می‌دهد؛ وضعیت جاری و Edition قراردادی پیش از استناد کنترل شود.

AFTES GT9

مجموعه توصیه‌های تخصصی آب‌بندی و زهکشی زیرزمین؛ از جمله GT9.R7F1 برای راندل PVC، GT9.R5F1 برای compartment و GT9.R3F1 برای برنامه تضمین کیفیت. راهنمای GT9.C16F1 نیز مرجع جدیدتری در موضوع آب‌بندی و زهکشی سازه‌های زیرزمینی است.

DVS 2225‑5 / DVS 2212‑3

DVS 2225‑5:2019 برای جوش ممبران‌های ترموپلاستیک در تونل است و در حال بازنگری قرار دارد. DVS 2212‑3 به صلاحیت جوشکار ممبران مربوط است؛ وضعیت و Edition قراردادی آن باید کنترل شود، زیرا نسخه 09/2026 به‌صورت Draft منتشر شده است.

ASTM D4437/D4437M‑16(2023) · D6392‑25 · D7408‑12(2020)

D4437/D4437M‑16(2023) برای NDT درزهای ژئوممبران انعطاف‌پذیر؛ D6392‑25 برای Peel/Shear درزهای Thermo‑Fusion ممبران‌های غیرمسلح؛ D7408‑12(2020) برای حداقل الزامات درز PVC بدون تقویت در محدوده ضخامت حدود 0.25 تا 1.52 میلی‌متر است. برای ممبران مسلح باید روش آزمون مناسب همان خانواده، مانند D7747/D7747M‑11(2023) یا D7749/D7749M‑11(2023)e1 در دامنه مربوط، انتخاب شود.

FHWA NHI‑09‑010

بار آب زیرزمینی، مقایسه سیستم‌های drained و undrained و ملاحظات waterproofing در طراحی تونل جاده‌ای؛ این مرجع جای Specification پروژه را نمی‌گیرد.

CETU / AFTES

راهنماها، توصیه‌ها و در برخی موارد ارزیابی‌های فنی مرتبط با آب‌بندی تونل در فرانسه؛ دامنه هر سند یا Avis Technique باید جداگانه کنترل شود.

یادآوری دامنه آزمون: ASTM D7177/D7177M‑21 برای Air Channel درز دوخط PVC با ضخامت 0.760 mm و بیشتر است. ASTM D5820‑95(2023) روش عمومی‌تر Air Channel برای درزهای دوخط ژئوممبران است و جای تست مخرب را نمی‌گیرد. ASTM D5641/D5641M‑25 نیز Vacuum Chamber را برای Seam/Patch/Defect پوشش می‌دهد. روش NDT و ارتباط آن با تست مخرب باید با نوع ممبران، هندسه درز و ITP پروژه هماهنگ شود.

ورود به بانک استانداردهای عایق‌کاری تونل ←

منابع رسمی برای کنترل Edition و دامنه: فهرست جاری ZTV‑ING (FGSV) · AFTES GT9.R7F1 راندل PVC · DVS 2225‑5 · FHWA Road Tunnel Manual.
کنترل مدارک فنی برای مشاور

در مدارک فنی (Material Submittal) و درخواست پیشنهاد (RFQ) دقیقاً چه مشخصاتی باید مقایسه شوند؟

به‌جای نوشتن «PVC دو میلی‌متر» یا «ژئوتکستایل ۵۰۰ گرم»، مشاور می‌تواند حداقل این فیلدها را در Submittal کنترل کند. مقادیر عددی باید از Specification پروژه و محصول واقعی پر شوند.

جزء فیلدهای الزامی پیشنهادی مدرک/آزمون
ممبران Polymer family، reinforcement، nominal/min thickness، عرض رول، رنگ یا signal layer، tensile/elongation، puncture، tear، low-temperature behavior، dimensional stability، water/chemical exposure، aging، weldability EN 13491 یا استاندارد کاربردی پروژه + استانداردهای آزمون ماده + دیتاشیت و CoC/DoP در صورت کاربرد
ژئوتکستایل محافظ Polymer، mass/area، thickness، tensile، CBR puncture، dynamic perforation، water permeability/opening size در صورت نقش هیدرولیکی EN 13256 + ISO 9864، ISO 9863، ISO 10319، ISO 12236، ISO 13433 و آزمون‌های هیدرولیکی مرتبط
راندل/دیسک Polymer compatibility، ابعاد، ضخامت/هندسه، روش اتصال به بستر، قابلیت جوش به ممبران، behavior under installation load System approval / project mock-up / AFTES GT9.R7 و الزامات کارفرما
پروفیل compartment / waterstop Polymer compatibility، geometry، اتصال به membrane، joint detail، pressure/repair concept Shop drawing + system test/approval + AFTES/EAG‑EDT یا spec پروژه
لایه زهکش ساختار، ضخامت تحت بار، in-plane flow، بار نرمال آزمون، gradient، boundary conditions، creep/reduction assumptions ISO 12958-2 یا ASTM D4716/D4716M در شرایط نماینده پروژه
جوش و تجهیزات روش welding، machine ID، calibration، temperature/speed/pressure range، WPS، operator qualification، trial weld criteria DVS 2225‑5 و Edition/وضعیت قراردادی DVS 2212‑3، یا روش مصوب پروژه
QA/QC درز Visual acceptance، NDT method/frequency، destructive sampling، peel/shear criteria، repair/retest procedure ASTM D4437/D4437M و D6392؛ D7408‑12(2020) فقط برای PVC بدون تقویت در ضخامت 0.25 تا 1.52 mm، یا معیار قراردادی مصوب

این ماتریس Specification را تولید نمی‌کند؛ کمک می‌کند هیچ پارامتر کلیدی هنگام استعلام، Submittal یا مقایسه دو پیشنهاد جا نیفتد و مقایسه صرفاً به «قیمت مترمربع» تقلیل پیدا نکند.

ساختار تدوین مشخصات فنی

بند فنی مناقصه و مدارک فنی (Submittal) را چگونه ساختاربندی کنیم؟

این ساختار، عدد یا محصول را از طرف طراح تعیین نمی‌کند؛ فقط کمک می‌کند Specification پروژه ناقص نماند.

بند آنچه باید صریح نوشته شود
۰۱Scope زون‌های مشمول آب‌بندی، Chainage، مقاطع، invert/crown/walls، cross-passage، shaft و interfaceها.
۰۲Design Basis نوع سیستم drained/closed، هد آب طراحی، شرایط شیمیایی، عمر طراحی، معیار نشت/رطوبت مجاز و maintenance philosophy.
۰۳Membrane polymer family، reinforcement، nominal/minimum thickness، خواص الزامی، رنگ/signal layer، دوام و مدارک انطباق.
۰۴Protection Geotextile عملکرد protection، polymer، tensile، static puncture، dynamic perforation، thickness و در صورت نیاز خواص هیدرولیکی.
۰۵Fixing / Rondel جنس سازگار، الگوی fixation، mock-up، روش اتصال، جلوگیری از سوراخ‌کاری مستقیم ممبران و acceptance.
۰۶Seaming روش‌های مجاز، WPS، operator qualification، machine/calibration، trial weld، شرایط سطح و محدودیت محیطی.
۰۷Seam QA/QC visual، NDT، destructive sampling، acceptance criteria، repair geometry، retest و traceability.
۰۸Compartment حدود زون، waterstop/profile، injection port، labeling، pressure/repair concept و as-built map.
۰۹Drainage ظرفیت جریان طراحی، performance test، reduction factors، collector، cleanout، flushing و کنترل رسوب/گرفتگی.
۱۰Interfaces termination، portal، invert closure، joint، penetration، embedded item، cross-passage و اتصال به waterproofing موجود.
۱۱Protection During Works روش حفاظت در آرماتوربندی، قالب، hot work و بتن‌ریزی؛ damage inspection و repair قبل از پوشش.
۱۲Documentation material dossier، roll/lot map، seam map، test records، NCR، photos، compartment map، as-built و O&M.

Hierarchy of Documents باید در ابتدای Specification تعیین کند در صورت تعارض بین نقشه‌ها، مشخصات خاص پروژه، استاندارد کارفرما، EN/ASTM/ISO، دستورالعمل سازنده و Method Statement کدام اولویت دارد.

۰۶ابزارهای مشاور و پرونده پروژهمسیر مهندسی، ۲۸ ابزار، Passport، Handover، روش تدوین و نحوه ارجاع.۶ بخش · PM · مشاور · مستندسازی
مسیر مهندسی پروژه

مسیر استفاده از این مرجع از سؤال اول تا تحویل پروژه چیست؟

Design Basis
پرسشنامه TY‑TUN‑DBQ‑001 را کامل کنید.
System Selection
فلسفه Drained/Closed، نوع ممبران، لایه محافظ و راهبرد تعمیر را نهایی کنید.
Material Submittal
ممبران، ژئوتکستایل، راندل، waterstop و drainage را با TY‑TUN‑MAS‑001 کنترل کنید.
Specification + Details
SPEC، DTL، SUB، RON، DRN و CMP را به اسناد پروژه متصل کنید.
BOQ + RFQ
متره و مقایسه فنی پیشنهادها را انجام دهید.
Execution Package
MS، WPS، ITP و Risk Register قبل از Mobilization تأیید شوند.
Construction QA
Hold Point، NDT، destructive test، repair و NCR closure اجرا شود.
Turnover
Handover/O&M و As-built seam/compartment map تکمیل شود.
جعبه‌ابزار مهندسی

۲۸ ابزار مهندسی این پرونده برای مشاور، پیمانکار و کنترل کیفیت (QC) کدام‌اند؟

پرسشنامه Design Basis

پرسشنامه Design Basis؛ پروژه را قبل از انتخاب متریال درست تعریف می‌کند.

Design Basis ←

چک‌لیست Material Submittal

چک‌لیست Material Submittal برای ممبران، ژئوتکستایل، راندل و اجزای سیستم.

Material Submittal ←

برگه مشخصات فنی سیستم

Spec Sheet ساختاریافته با برچسب، واحد، Requirement و مدرک پشتیبان مشخص برای مقایسه فنی سیستم و جلوگیری از ابهام داده.

برگه مشخصات فنی سیستم ←

پذیرش بستر

پذیرش بستر شاتکریت؛ Hold Point قبل از هر لایه عایق.

پذیرش بستر ←

طراحی راندل و فیکسینگ

طراحی راندل و Fixing؛ سازگاری پلیمر، pattern و mock-up.

طراحی راندل ←

طراحی زهکشی

طراحی زهکشی پشت ممبران؛ transmissivity، لوله، cleanout و O&M.

طراحی زهکشی ←

Compartment و تزریق

Compartment، waterstop و injection برای repairability و محدودکردن مهاجرت نشت.

Compartment و تزریق ←

قالب Specification

قالب Specification از Design Basis تا Submittal، جوش و As-built.

مشخصات فنی ←

برنامه بازرسی و آزمون ITP

ITP با Hold/Witness Point، تست‌ها، repair و pre-concrete release.

ITP ←

محاسبات و BOQ

Worksheet متره و BOQ برای ممبران، ژئوتکستایل، راندل، درز و compartment.

محاسبات و BOQ ←

Method Statement اجرایی

Method Statement اجرایی از پذیرش بستر تا تحویل پیش از بتن.

روش اجرایی ←

WPS و کنترل جوش

WPS، Trial Weld، NDT، Peel/Shear و traceability جوش.

WPS و کنترل جوش ←

Repair و NCR

پروتکل defect، Repair، re-test و NCR closure.

Repair و NCR ←

کتابخانه جزئیات اجرایی

کتابخانه detail برای crown، invert، joint، penetration و termination.

جزئیات اجرایی ←

Risk Register

Risk Register از puncture و seam failure تا drain clogging و mismatch.

ریسک رجیستر ←

RFQ و مقایسه فنی

RFQ و Technical Bid Comparison برای جلوگیری از مقایسه صرفاً قیمتی.

RFQ و مقایسه فنی ←

بررسی جایگزین فنی

Approved Equal / Substitution Review؛ اثبات معادل‌بودن سیستم، interface، آزمون و اثر تجاری قبل از پذیرش کالای جایگزین.

بررسی جایگزین فنی ←

پرونده تحویل و O&M

Handover/O&M Dossier؛ As-built، seam map، repair، drainage و نگهداری.

پرونده تحویل ←

Design Review Checklist

Design Review Checklist برای شکار تناقض‌ها قبل از IFC و اجرا.

Design Review ←

فرم‌های QA/QC

فرم‌های میدانی Roll، Trial Weld، Seam، NDT، Repair و Pre-Concrete Release.

فرم‌های QA/QC ←

Traceability

کدگذاری Roll/Panel/Seam/Repair/Compartment برای Traceability کامل.

Traceability ←

Mock-up و Prequalification

Mock-up و Prequalification تیم، جزئیات، جوش و NDT پیش از تولید انبوه.

Mock-up ←

رجیستر سوابق پروژه

رجیستر سوابق پروژه برای تبدیل تجربه اجرایی به Case Study قابل استناد.

سوابق پروژه ←

Data Dictionary پروژه

Data Dictionary برای تعریف یکسان Project ID، Zone، Roll، Seam، Repair و QC در فرم‌ها، گزارش‌ها و As-built.

Data Dictionary ←

Decision Memo

Decision Memo برای هم‌راستاکردن مشاور، کارفرما، پیمانکار و تدارکات روی یک تصمیم فنی، ریسک و اقدام بعدی.

Decision Memo ←

TCO و هزینه چرخه عمر

مقایسه Total Cost of Ownership؛ هزینه خرید، نصب، QA، repairability، O&M و ریسک چرخه عمر.

TCO و هزینه چرخه عمر ←

عیب‌یابی نشتی و Repair

عیب‌یابی نشتی، تفکیک محل ظهور از محل عیب، تصمیم تزریق/repair و ثبت مسیر تعمیر.

عیب‌یابی نشتی و Repair ←

Project Brief

Project Brief واحد برای جمع‌آوری منظم داده‌های پروژه، فرض‌ها، مدارک ورودی و نقاط باز پیش از بررسی فنی.

Project Brief ←

هر مقدار وابسته به طراحی باید از Design Basis، Specification، نقشه‌های مصوب یا مدارک محصول واقعی گرفته شود. هدف این ابزارها ایجاد زنجیره‌ای قابل ردیابی و قابل ممیزی برای تصمیم‌های پروژه است.

پرونده کنترل کیفیت و ردیابی پروژه

برای ردیابی سیستم آب‌بندی تونل چه اطلاعاتی باید ثبت شود؟

برای پروژه‌ای که ردیابی کامل نیاز دارد، بهتر است اطلاعات متریال، نصب، جوش، آزمون، تعمیر و تحویل در یک پرونده واحد ثبت شوند تا هر Zone و هر درز بعداً قابل پیگیری باشد.

Membrane | ممبران

نوع پلیمر، ضخامت، batch/roll، دیتاشیت، CoC و نتایج آزمون همان محصول.

Protection | لایه محافظ

ژئوتکستایل محافظ با خواص عملکردی و traceability مستقل.

Rondel / Fixing

جنس سازگار، الگوی نصب، zone و ثبت جزئیات اتصال.

Compartment

waterstop/profile، injection port، شماره زون و repair strategy.

Drainage | زهکشی

مسیر زهکش، ظرفیت طراحی، cleanout و برنامه نگهداری.

Quality Dossier | پرونده کیفیت

WPS، جوشکار، Trial Weld، NDT، destructive tests، patch و NCR.

چه چیزی داخل پرونده ثبت می‌شود؟

  • Chainage و Zone هر رول و پنل
  • شماره Lot/Batch و Material Approval
  • Seam ID و نام/کد جوشکار
  • پارامترهای جوش و Machine ID
  • نتیجه Trial Weld و NDT
  • نمونه destructive و نتیجه Peel/Shear
  • مختصات/Chainage تمام Repairها
  • نقشه Compartment و Injection Port
  • عکس قبل از پوشانده‌شدن هر زون
  • RFI، NCR و Closure Record
  • Pre-concrete acceptance
  • As-built و برنامه O&M

این ساختار یک چارچوب پیشنهادی برای کنترل کیفیت و Handover پروژه است و جای الزامات قرارداد، ITP مصوب یا گواهی شخص ثالث را نمی‌گیرد.

پرونده تحویل پروژه

در پایان پروژه چه مدارکی باید تحویل شوند؟

Material dossier

COC، test reports، roll/lot numbers، approvals، compatibility statements.

Installation dossier

crew qualification، equipment calibration، daily logs، weather/site conditions.

Weld dossier

seam map، trial weld، NDT، destructive coupons، repairs و re-tests.

Compartment map

waterstop boundaries، injection points و chainage دقیق.

Photo record

بستر، ژئوتکستایل، rondels، membrane، details و pre-concrete inspection.

O&M

دسترسی زهکش، برنامه flushing، inspection points و procedure تعمیر.

روش تدوین و نگهداری

این مرجع چگونه تهیه و نگهداری می‌شود؟

چه کسی؟

تدوین و نگهداری محتوای این پرونده توسط تأمین‌یاران در چارچوب «راهکارهای مهندسی ژئوسنتتیک» انجام می‌شود.

چگونه؟

نسخه‌ها و دامنه استانداردها از منابع رسمی کنترل، استاندارد/راهنما/Appraisal از هم تفکیک، و محاسبات با فرض‌ها و محدودیت‌های آشکار ارائه می‌شوند.

چرا؟

هدف این صفحه کاهش ابهام در تصمیم مهندس مشاور و پیمانکار و ایجاد مسیری قابل ممیزی از مبانی طراحی تا تحویل پروژه است.

نسخه رسمی استانداردها، اسناد قرارداد، محاسبات طراح و تأیید مهندس پروژه همواره بر محتوای عمومی این صفحه اولویت دارند.

نسخه و نحوه ارجاع

برای ارجاع در گزارش مشاور یا جلسه فنی، به این صفحه چگونه ارجاع دهیم؟

عنوان مرجع: آب‌بندی تونل با ژئوممبران؛ مترو، راه‌آهن، آبرسانی، زیرگذر و تأسیسات

ناشر: تأمین‌یاران

نسخه محتوایی: 2026.10.20

آخرین بازبینی منابع: ۲۰ اکتبر ۲۰۲۶

تأمین‌یاران، «آب‌بندی تونل با ژئوممبران؛ مترو، راه‌آهن، آبرسانی، زیرگذر و تأسیسات»، نسخه 2026.10.20، taminyaran.com/solutions/tunnel-waterproofing-lining-pvc-pe-geomembrane/

برای استفاده قراردادی، تاریخ دسترسی و Edition استانداردهای مورد استناد نیز جداگانه در گزارش پروژه درج شود. این صفحه یک مرجع مهندسی وب است و جای متن رسمی استاندارد یا Specification امضاشده پروژه را نمی‌گیرد.

۰۷شواهد، تصاویر و سوابق پروژهتصاویر واقعی، سطح اعتبار مدارک، Portfolio و رجیستر سوابق اجرایی.۴ بخش · کارفرما · خرید · مشاور
ادعا فقط با مدرک

چطور هر ادعا را به مدرک قابل بررسی وصل می‌کنیم؟

سطح ۱ — استاندارد رسمی

ZTV‑ING، EN، SIA، DVS، ASTM، ISO، AFTES/ITA/FHWA و Edition مشخص.

سطح ۲ — مدرک محصول

Datasheet، CoC/DoP، گزارش آزمون، approval/appraisal و compatibility evidence همان محصول.

سطح ۳ — رکورد اجرا

Trial Weld، NDT، destructive test، seam map، repair register و hold-point release.

سطح ۴ — سابقه پروژه

Case Study فقط وقتی کامل می‌شود که Scope، سال، متراژ و مدرک قابل انتشار آن پروژه روشن باشد.

این ساختار بین «دانش فنی»، «ادعای محصول» و «سابقه اجرایی» مرز می‌گذارد تا مهندس مشاور و تیم خرید بتوانند منشأ هر ادعا را جداگانه بررسی کنند.

بانک استانداردها ←رجیستر سوابق پروژه ←

سوابق منتشرشده تأمین‌یاران

کدام سوابق تونلی و زیرزمینی تأمین‌یاران صفحه پروژه و دامنه کار منتشرشده دارند؟

موارد زیر در آرشیو عمومی تأمین‌یاران دارای صفحه پروژه، دامنه کار ثبت‌شده و تصویر هستند. این سوابق توسط خود تأمین‌یاران منتشر شده‌اند و به‌تنهایی جای قرارداد، صورت‌جلسه، گواهی کارفرما یا سایر مدارک مستقل پروژه را نمی‌گیرند.

پروژه خط ۷ مترو تهران؛ سابقه تأمین عایق رطوبتی و زهکشی تأمین‌یارانرکورد: صفحه پروژه + گالریپروژه خط ۷ مترو تهران

دامنه ثبت‌شده: تأمین عایق رطوبتی و زهکشی برای پروژه خط ۷ مترو تهران.

مشاهده صفحه پروژه و تصاویر ←

پروژه ایستگاه مترو پیامبر تهران؛ سابقه تأمین عایق رطوبتی PVC تأمین‌یارانرکورد: صفحه پروژه + گالریپروژه ایستگاه مترو پیامبر تهران

دامنه ثبت‌شده: تأمین عایق رطوبتی PVC برای پروژه ایستگاه مترو پیامبر تهران.

مشاهده صفحه پروژه و تصاویر ←

پروژه آزادراه تهران شمال؛ سابقه تأمین عایق رطوبتی، زهکشی و واتراستاپ تأمین‌یارانرکورد: صفحه پروژه + گالریپروژه آزادراه تهران–شمال

دامنه ثبت‌شده: تأمین عایق رطوبتی، زهکشی، واتراستاپ، لوله و اتصالات.

مشاهده صفحه پروژه و تصاویر ←

پروژه زیرگذر گیشا؛ سابقه تأمین عایق رطوبتی و زهکشی تأمین‌یارانرکورد: صفحه پروژه + گالریپروژه زیرگذر گیشا

دامنه ثبت‌شده: تأمین عایق رطوبتی و زهکشی برای پروژه زیرگذر گیشا.

مشاهده صفحه پروژه و تصاویر ←

حد اعتبار: برای استفاده از هر سابقه به‌عنوان Case Study کامل، Scope، سال، مقدار/متراژ در صورت قابل انتشار و مدرک قابل انتساب باید در رجیستر پروژه تکمیل شوند. نام پروژه یا تصویر آرشیوی به‌تنهایی اثبات کامل دامنه قرارداد نیست.

رجیستر سوابق و تکمیل مدارک ←

سوابق اجرایی

چه سوابق دیگری در فهرست تأمین‌یاران ثبت شده‌اند و برای استناد چه مدارکی نیاز دارند؟

در فهرست سوابق تأمین‌یاران، پروژه‌های مترو تهران از جمله خطوط ۱، ۶، ۷ و ۸، متروی قم، کرمانشاه و تبریز و برخی پروژه‌های تونل راه‌آهن ثبت شده‌اند. تا زمانی که برای هر مورد مدرک قابل انتشار به پرونده متصل نشده باشد، دامنه کار، متراژ و نقش دقیق تأمین‌یاران نباید به‌عنوان داده قطعی یا Case Study کامل تلقی شود.

حد اعتبار سوابق: تا زمانی که قرارداد، نامه، صورت‌وضعیت، تصویر یا مدرک قابل انتشار هر پروژه بررسی نشود، Scope، متراژ و نقش دقیق تأمین‌یاران نباید به‌عنوان داده قطعی پروژه تفسیر شود. رجیستر Case Study وضعیت مدارک هر سابقه را جداگانه ثبت می‌کند.

بازکردن رجیستر سوابق و Case Study ←

۰۸واژه‌نامه، همکاری و پرسش‌های پرتکرارتعریف اصطلاحات، مدل همکاری، مرز اطلاعات عمومی و زمان ورود بررسی مهندسی.۴ بخش · همه مخاطبان
واژه‌نامه فنی

اصطلاحات کلیدی عایق‌کاری تونل دقیقاً چه معنی دارند؟

اصطلاحات رایج: در ادبیات فنی و بازار، عبارت‌هایی مانند عایق‌کاری تونل، آب‌بندی تونل، لاینینگ تونل، ژئوممبران تونل و راندل تونل به‌کار می‌روند. در این پرونده، برای جلوگیری از ابهام، نام فنی دقیق هر جزء و عملکرد آن استفاده می‌شود.

Protection Geotextile — ژئوتکستایل محافظ

لایه محافظ میان بستر زیرکار و ورق ژئوممبران که بر پایه مقاومت در برابر سوراخ‌شدگی، کشش، ضخامت و شرایط اجرایی انتخاب می‌شود؛ جرم سطحی به‌تنهایی معیار کافی نیست.

PVC‑P Geomembrane

ورق آب‌بند PVC نرم‌شده و انعطاف‌پذیر (PVC-P) که در بسیاری از سامانه‌های آب‌بندی ورقی تونل به کار می‌رود؛ مناسب‌بودن آن باید با شرایط پروژه و مشخصات فنی مصوب سنجیده شود.

PE و FPO/TPO Membrane

گروه‌های پلی‌اولفینی با رفتارهای متفاوت؛ PE و FPO/TPO نباید از نظر انعطاف، جوش و فیکسینگ یکسان فرض شوند و جزئیات repair باید با همان محصول سازگار باشد.

Rondel / Fixing Disc — راندل

دیسک پلیمری تثبیت زیر ممبران که در سیستم مناسب، ممبران به آن جوش می‌شود و fastener مستقیماً ورق را سوراخ نمی‌کند.

Double‑Track Weld

درز دوخط با کانال میانی؛ امکان air-channel test فقط وقتی جنس/هندسه و Specification اجازه دهد.

Compartment

بخش آب‌بندی‌شده‌ای که با پروفیل‌های آب‌بند یا واتراستاپ از بخش‌های مجاور جدا می‌شود تا گسترش نشت محدود و تعمیر موضعی امکان‌پذیر شود.

Injection Port

نقطه دسترسی تعریف‌شده برای تزریق تعمیراتی/کنترلی در سیستم طراحی‌شده.

Drained / Umbrella

سیستمی که آب نفوذی را جمع‌آوری و به زهکش هدایت می‌کند و نگهداری زهکش جزء Design Basis است.

Closed / Tanked

سیستم تمام‌پیرامونی که ورود آب را محدود می‌کند و فشار هیدرواستاتیک در طراحی lining لحاظ می‌شود.

شش برداشت اشتباه رایج درباره آب‌بندی تونل کدام‌اند؟

  • «هرچه ممبران ضخیم‌تر باشد، سیستم حتماً بهتر است» — نادرست.
  • «ژئوتکستایل فقط با 500 یا 700 گرم انتخاب می‌شود» — نادرست.
  • «PVC همیشه از PE بهتر است» — نادرست.
  • «تست هوا بین دو جوش برای کل QC کافی است» — نادرست.
  • «تونل TBM سگمنتی همان جزئیات NATM با ممبران ورقی را دارد» — نادرست.
  • «سیستم Drained یعنی فشار آب برای همیشه صفر است» — نادرست.
مسیرهای همکاری پروژه

دو مسیر همکاری تأمین‌یاران برای پروژه تونل چه تفاوتی دارند؟

نام و مشخصات فنی اجزا در هر دو مسیر شفاف می‌ماند؛ تفاوت در میزان آماده‌بودن Design Basis، Specification و BOQ پروژه است.

مسیر A · تأمین متریالپروژه Specification و BOQ تأییدشده دارد

وقتی الزامات پروژه مشخص است، پیشنهاد متریال باید در برابر Requirementهای همان پروژه بررسی شود.

  • مطابقت Datasheet با Specification
  • کنترل مدارک Lot/Batch و Test Report
  • Compatibility اجزای سیستم در Scope خرید
  • پیش‌فاکتور، Lead Time و شرایط تحویل

چک‌لیست Material Submittal ←

مسیر B · بررسی مهندسی پیش از خریدپروژه هنوز برای خرید مستقیم آماده نیست

پیش از قیمت‌گذاری نهایی، داده‌های پروژه ساختار می‌گیرند تا انتخاب ماده، مقدار و مسئولیت‌ها بر Design Basis واقعی متکی باشند.

  • Gap List و Design Basis Review
  • System Direction + Risk Flags
  • BOQ و RFQ با فرض‌های آشکار
  • Specification / ITP / WPS framework
  • Detail، Traceability و Handover

ثبت اطلاعات پروژه ←

قاعده مقایسه فنی: اگر پروژه هنوز هد آب، نوع سیستم، Detail و معیار QC مشخص ندارد، «قیمت مترمربع ممبران» پاسخ کاملی نیست. ابتدا Scope و الزامات فنی هم‌سطح می‌شوند؛ سپس قیمت مقایسه می‌شود.

مطالعه عمومی و بررسی مهندسی پروژه

چه زمانی اطلاعات عمومی کافی است و چه زمانی بررسی مهندسی پروژه لازم می‌شود؟

استانداردها، BOQ، Specification، ITP، WPS، جزئیات و ریسک‌های عمومی را می‌توان از این پرونده مرور کرد. برای انتخاب نهایی سیستم، رفع تعارض مدارک، تعیین فشار طراحی، جزئیات اجرایی یا قیمت پروژه، اطلاعات واقعی همان پروژه باید بررسی شود.

مطالعه و آماده‌سازی اولیه

استانداردها، محاسبات، RFQ، Specification و ابزارهای مشاور را مرور کنید و داده‌های ناقص پروژه را مشخص کنید.

ابزارهای مهندسی ↑

بررسی مهندسی پروژه

نوع تونل، طول و مقطع، هد آب، نقشه‌ها و داده‌های پروژه را برای بررسی فنی یکجا ثبت کنید.

ثبت اطلاعات پروژه ←

درخواست بررسی مهندسی ←بانک استانداردهامقایسه فنی RFQ

پرسش‌های پرتکرار

مشاوران و پیمانکاران معمولاً چه پرسش‌هایی درباره عایق‌کاری تونل دارند؟

آیا همیشه PVC‑P بهترین انتخاب تونل است؟

خیر. PVC‑P در بسیاری از سیستم‌های تونلی به دلیل انعطاف و جزئیات جوش شناخته‌شده است، اما انتخاب باید با فشار آب، هندسه، دوام، شیمی محیط، استاندارد کارفرما و سیستم تعمیر سازگار باشد.

آیا می‌توان HDPE استخر را همان‌طور در تونل استفاده کرد؟

خیر. انطباق عمومی یک ورق HDPE با استاندارد ماده به معنی مناسب‌بودن جزئیات تونلی آن نیست. انعطاف، fixation، welding details، protection و استاندارد کاربردی باید مستقل بررسی شوند.

راندل چند عدد در مترمربع لازم است؟

عدد ثابت جهانی ندارد. هندسه، موقعیت تاج/دیواره، وزن لایه‌ها، نوع راندل، substrate و Specification پروژه تعیین‌کننده‌اند.

آیا ژئوتکستایل 500 یا 700 گرم به‌تنهایی معیار انتخاب است؟

خیر. جرم سطحی فقط یک شاخص است. CBR puncture، tensile، ضخامت، دوام و نقش هیدرولیکی باید کنترل شود.

چرا compartment مهم است؟

برای محدودکردن مهاجرت آب پشت ممبران و ایجاد امکان تشخیص/تزریق موضعی در صورت عیب.

آیا تست هوا بین دو خط جوش کافی است؟

فقط یکی از ابزارهای QC است. visual، destructive test و سایر NDTهای پیش‌بینی‌شده در Specification نیز لازم‌اند.

—
📄 End of content (characters 192,000–212,934 of 212,934).
