راهکار مهندسی / معدن و لیچینگ
احداث پد لیچینگ طلا و مس با ژئوممبران HDPE و زهکشی
سیستم لاینینگ و جمع‌آوری محلول برای پروژه‌های Heap Leach؛ با ژئوممبران HDPE، لایه محافظ، زهکش، کنترل شیمیایی، جوش و پایش نشتی.
بستر مهندسی‌شده + لایه محافظ + ژئوممبران HDPE + زهکشی و جمع‌آوری محلول + کنترل جوش + Leak Detection در صورت طراحی
طلامسHeap LeachHDPE
صورت مسئله
پد لیچینگ یک «ورق زیر خاک» نیست؛ یک سیستم مهندسی کنترل محلول است
در پروژه‌های طلا و مس، عملکرد لاینر به سازگاری شیمیایی، آماده‌سازی بستر، جوش، زهکشی، جمع‌آوری محلول و کنترل نشتی وابسته است. انتخاب ژئوممبران تنها یکی از تصمیم‌های سیستم است.
مرز ایمنی: طراحی فرآیند لیچینگ، مدیریت سیانید یا اسید، ژئوتکنیک، پایداری شیب و الزامات محیط‌زیستی باید توسط تیم تخصصی پروژه انجام شود. این صفحه جای طراحی فرآیند یا HAZOP نیست.
اجزای سیستم
لایه‌های اصلی پد

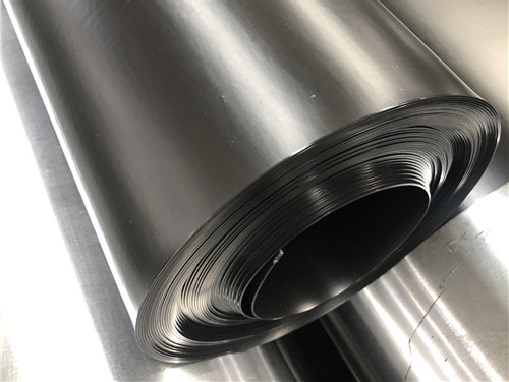

ژئوممبران HDPE
لایه کم‌نفوذ اصلی؛ رزین، ضخامت، مقاومت شیمیایی، ترک تنشی و جوش باید برای شرایط پروژه بررسی شوند.
ژئوتکستایل / ژئوکامپوزیت
برای حفاظت مکانیکی و جداسازی، بسته به لایه‌های مجاور و بارگذاری روی لاینر.
زهکش و جمع‌آوری محلول
هدایت محلول به سامانه جمع‌آوری باید بدون ایجاد فشار نامطلوب روی لاینر و با ظرفیت هیدرولیکی کافی انجام شود.
روش اجرا
مراحل کنترل‌شده پروژه
مطالعات ژئوتکنیک و شیمی
خاک بستر، نشست، پایداری، نوع محلول و سازگاری شیمیایی لاینر بررسی شوند.
خاک بستر، نشست، پایداری، نوع محلول و سازگاری شیمیایی لاینر بررسی شوند.
آماده‌سازی Subgrade
بستر صاف، پایدار و عاری از نقاط تیز آماده شود.
بستر صاف، پایدار و عاری از نقاط تیز آماده شود.
لایه محافظ و ژئوممبران
لایه‌های طراحی‌شده با کنترل تنش و آسیب نصب اجرا شوند.
لایه‌های طراحی‌شده با کنترل تنش و آسیب نصب اجرا شوند.
جوش و QA/QC
درزها، پنل‌ها، repairs و آزمون‌های مخرب/غیرمخرب مستندسازی شوند.
درزها، پنل‌ها، repairs و آزمون‌های مخرب/غیرمخرب مستندسازی شوند.
زهکشی و انتقال محلول
لوله‌ها و لایه زهکش با حفاظت کافی روی لاینر اجرا شوند.
لوله‌ها و لایه زهکش با حفاظت کافی روی لاینر اجرا شوند.
Leak Location و تحویل
در صورت الزام طراحی، روش‌های مکان‌یابی نشتی قبل و بعد از پوشش اجرا شوند.
در صورت الزام طراحی، روش‌های مکان‌یابی نشتی قبل و بعد از پوشش اجرا شوند.
چک‌لیست پروژه
اطلاعات موردنیاز برای بررسی اولیه
- نوع معدن و فرآیند لیچینگ
- ترکیب و pH محلول
- مساحت و شیب پد
- نوع خاک بستر و نشست موردانتظار
- بار نهایی هیپ
- دمای محیط و UV
- ساختار زهکشی و کلکتور
- الزامات QA/QC و ELL
- استانداردهای کارفرما و مشاور
- محدودیت‌های محیط‌زیستی و مجوزها
استاندارد و کنترل کیفیت
مراجع اصلی برای لاینر و بهره‌برداری
GRI-GM13 — HDPE
مرجع مشخصات ژئوممبران HDPE؛ انتخاب محصول باید با دیتاشیت و نتایج آزمون واقعی تطبیق داده شود.
سازگاری شیمیایی ژئوممبران
لاینر باید با محلول واقعی فرآیند و شرایط دما/زمان پروژه سازگار باشد.
کنترل درز
جوش و آزمون درز باید مطابق روش‌های تاییدشده و برنامه QA/QC پروژه انجام شود.
Electrical Leak Location
روش‌های ELL برای شناسایی نقص لاینر در شرایط مشخص پروژه قابل استفاده‌اند.
International Cyanide Management Code
برای پروژه‌های طلای سیانیدی، مدیریت سیانید باید با چارچوب‌های معتبر و الزامات پروژه هماهنگ باشد.
EPA و الزامات محلی
الزامات محیط‌زیستی، آب و پسماند تابع مجوزها و مقررات محل پروژه است.
پرسش‌های متداول
پاسخ کوتاه
آیا ضخامت بیشتر همیشه ایمن‌تر است؟
نه به‌تنهایی. رزین، کیفیت تولید، جوش، تنش نصب، بستر و مقاومت شیمیایی هم تعیین‌کننده‌اند.
آیا GCL جای HDPE را می‌گیرد؟
این‌ها عملکرد و محدودیت‌های متفاوت دارند و ممکن است در سیستم مرکب کنار هم استفاده شوند؛ جایگزینی باید طراحی شود.
آیا تست جوش کافی است؟
خیر. QA/QC شامل مواد، بستر، پنل‌گذاری، جوش، repairs، زهکشی و در صورت نیاز ELL است.
منابع و مسیرهای مرتبط
بررسی فنی
برای پد شما چه ساختار لاینری باید بررسی شود؟
مساحت، نوع فرآیند، محلول، بارگذاری، خاک بستر و استاندارد کارفرما را ارسال کنید تا محصولات قابل بررسی مشخص شوند.
مزایای سیستم چندلایه
چرا لاینر، حفاظت و زهکشی با هم طراحی می‌شوند؟
کنترل نشت
ژئوممبران نقش لایه کم‌نفوذ را دارد و عملکرد آن به درز، بستر و کنترل کیفیت وابسته است.
حفاظت مکانیکی
لایه محافظ می‌تواند ریسک آسیب لاینر هنگام نصب و بارگذاری را کاهش دهد، مشروط به طراحی مناسب.
مدیریت محلول
زهکشی و کلکتورها برای هدایت محلول فرآیندی طراحی می‌شوند و باید با بار نهایی هیپ و شیمی محلول سازگار باشند.
