ضخامت های عایق الاستومری برای لوله ها در شرایط مختلف

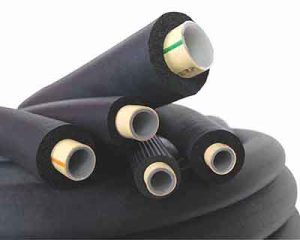

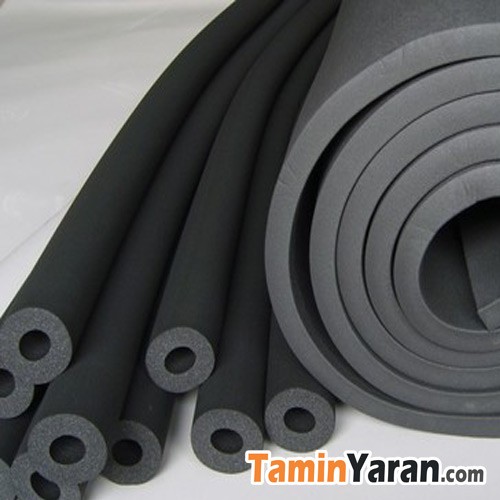

عایق الاستومری از جمله عایق های حرارتی بوده و با مواد سلولی انعطاف پذیر سلول بسته بوده و برپایه پلی وینیل کلراید (PVC)، نیتریل بوتادین رابر(Nitrile Butadiene Rubber –NBR) و یا اتیلین پروپیلن دیان مونومر رابر (Ethylene Propylene Diene Monomer – EPDM) ساخته می شوند.
جدول اندازه عایق الاستومری بر حسب حرارت
|
شرایط |
سایز لوله |
دمای خط لوله |
|||
|
140C |
70C |
2.50C |
-180C |
||
|
شرایط معتدل دمای 260C – رطوبت نسبی 50% |
کوچک تر 76mm(<3”) |
9mm |
9mm |
9mm |
19mm |
|
از 76 تا 127mm(3-5”) |
9mm |
13mm |
13mm |
25mm |
|
|
بزرگ تر از 127mm(>5”) |
13mm |
13mm |
13mm |
25mm |
|
|
شرایط معمول دمای 300C – رطوبت نسبی 70% |
کوچک تر 76mm(<3”) |
9mm |
13mm |
13mm |
25mm |
|
از 76 تا 127mm(3-5”) |
13mm |
13mm |
13mm |
32mm |
|
|
بزرگ تر از 127mm(>5”) |
13mm |
13mm |
19mm |
32mm |
|
|
شرایط سخت دمای 320C – رطوبت نسبی 80% |
کوچک تر 76mm(<3”) |
13mm |
29mm |
19mm |
38mm |
|
از 76 تا 127mm(3-5”) |
13mm |
25mm |
25mm |
38mm |
|
|
بزرگ تر از 127mm(>5”) |
13mm |
25mm |
32mm |
50mm |
|
|
شرایط بسیار سخت دمای 320C – رطوبت نسبی 85% |
کوچک تر 76mm(<3”) |
13mm |
25mm |
25mm |
38mm |
|
از 76 تا 127mm(3-5”) |
19mm |
32mm |
32mm |
50mm |
|
|
بزرگ تر از 127mm(>5”) |
25mm |
32mm |
38mm |
50mm |
|
مزایای عایق های حرارتی الاستومری
عایق های الاستومری، گرچه نسبت به پشم سنگ و یا پشم شیشه گران ترند، ولی به دلیل بی نیاز بودن از پوشش مضاعف(Jacketing) برای کاربردهای دمای پایین بسیار مقرون به صرفه می باشند. پایداری بسیار بالایی دارند. سریع ترین راه برای عایق کردن سیستم های لوله کشی آماده و ساخته شده، استفاده از عایق های الاستومری است. این گونه عایق های حرارتی، ضریب انتقال حرارت بسیار پایینی داشته و انعطاف پذیر می باشند و برای محیط هایی که فضای کاری کمی داشته باشند، بسیار مناسب هستند.
منبع : دانشنامه عایق ایران
