راهکار مهندسی / زمین ورزشی
زیرسازی زمین تنیس با ژئوتکستایل و مسلح‌کننده خاک لانه‌زنبوری
برای کاهش اختلاط خاک و مصالح، کنترل تغییرشکل لایه دانه‌ای و آماده‌سازی سطح پایدار پیش از اجرای پوشش نهایی زمین تنیس.

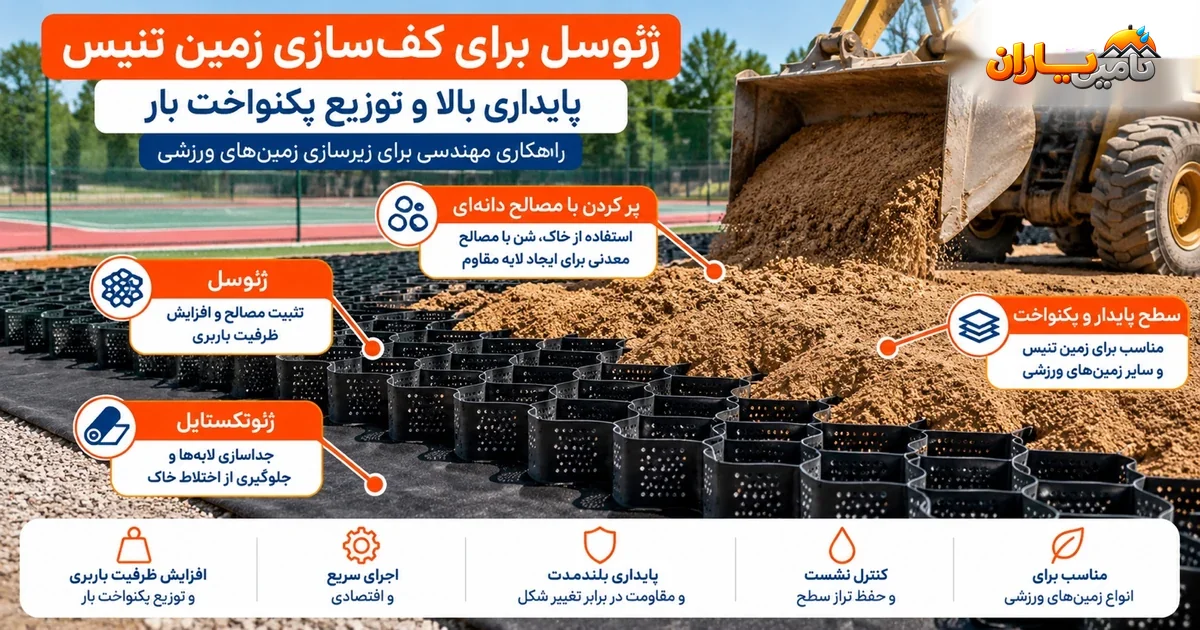

بستر متراکم + ژئوتکستایل جداساز + مسلح‌کننده لانه‌زنبوری در صورت نیاز + مصالح دانه‌ای + لایه‌های نهایی زمین
زمین تنیسکنترل نشستزهکشیزیرسازی ورزشی
صورت مسئله
کیفیت زمین تنیس از زیر سطح بازی شروع می‌شود
ناهمگنی بستر، اختلاط خاک نرم با مصالح زیرسازی، زهکشی ضعیف و تراکم نامناسب می‌توانند به موج، نشست موضعی و ناپایداری سطح منجر شوند. ژئوتکستایل و در صورت نیاز شبکه لانه‌زنبوری، بخشی از سیستم زیرسازی‌اند؛ نه جایگزین طراحی شیب، زهکشی و لایه نهایی.
نقش هر لایه
زیرسازی زمین تنیس را لایه‌به‌لایه ببینید
| لایه | وظیفه اصلی | نکته کنترلی |
|---|---|---|
| بستر طبیعی | تحمل بار و ایجاد تراز پایه | نقاط نرم، رطوبت و تراکم باید پیش از ادامه کار بررسی شوند. |
| ژئوتکستایل | جداسازی، فیلتراسیون و کمک به حفظ لایه دانه‌ای | گرماژ به‌تنهایی معیار انتخاب نیست؛ AOS، Permittivity و مقاومت نصب هم مهم‌اند. |
| مسلح‌کننده لانه‌زنبوری | محصورسازی مصالح و محدودکردن حرکت جانبی | فقط وقتی ضعف بستر یا طراحی پروژه آن را توجیه کند استفاده می‌شود. |
| مصالح دانه‌ای | توزیع بار و ایجاد بستر یکنواخت | دانه‌بندی، ضخامت و تراکم باید کنترل شوند. |
| زهکشی | جمع‌آوری و خروج آب | ژئوتکستایل یا شبکه به‌تنهایی جای لوله، کانال یا شیب زهکش را نمی‌گیرد. |
| سطح نهایی تنیس | ایجاد سطح بازی | آسفالت، اکریلیک، خاک تنیس یا سیستم دیگر باید مطابق طراحی و الزامات سازنده اجرا شود. |
اجزای سیستم
سه نقش متفاوت، سه تصمیم فنی
ژئوتکستایل جداساز
برای محدودکردن اختلاط خاک بستر با مصالح دانه‌ای و حفظ عملکرد لایه زیرسازی.
مسلح‌کننده خاک لانه‌زنبوری
در بسترهای ضعیف یا لایه‌های مستعد حرکت جانبی، برای محصورسازی مصالح و کمک به یکنواختی زیرسازی.
زهکشی و شیب
خروج آب از زیر و روی زمین باید مستقل طراحی شود؛ هیچ ژئوسنتتیکی به‌تنهایی جای سیستم زهکشی را نمی‌گیرد.
روش اجرا
مراحل پیشنهادی زیرسازی
برداشت و تراز
ابعاد، شیب نهایی، نقاط تخلیه و ترازهای سطح بازی مشخص شوند.
ابعاد، شیب نهایی، نقاط تخلیه و ترازهای سطح بازی مشخص شوند.
اصلاح بستر
نقاط نرم حذف و بستر تا حد لازم تسطیح و متراکم شود.
نقاط نرم حذف و بستر تا حد لازم تسطیح و متراکم شود.
ژئوتکستایل
گرماژ و مشخصات هیدرولیکی/مکانیکی با خاک و شرایط نصب هماهنگ شوند.
گرماژ و مشخصات هیدرولیکی/مکانیکی با خاک و شرایط نصب هماهنگ شوند.
شبکه لانه‌زنبوری
اگر طراحی نیاز دارد، شبکه باز، مهار و با مصالح مناسب پر شود.
اگر طراحی نیاز دارد، شبکه باز، مهار و با مصالح مناسب پر شود.
تراکم و زهکشی
لایه دانه‌ای به‌صورت یکنواخت متراکم و مسیر آب کنترل شود.
لایه دانه‌ای به‌صورت یکنواخت متراکم و مسیر آب کنترل شود.
لایه نهایی زمین
آسفالت، اکریلیک، خاک تنیس یا سیستم نهایی مطابق مشخصات سازنده و طراحی اجرا شود.
آسفالت، اکریلیک، خاک تنیس یا سیستم نهایی مطابق مشخصات سازنده و طراحی اجرا شود.
چک‌لیست پروژه
قبل از انتخاب محصول
- نوع پوشش نهایی زمین تنیس
- نوع خاک و ظرفیت بستر
- وجود آب‌ماندگی یا زهکشی ضعیف
- شیب طولی و عرضی موردنیاز
- ضخامت لایه دانه‌ای
- تجهیزات تراکم در دسترس
- شدت تردد ماشین‌آلات هنگام ساخت
- نیاز واقعی به مسلح‌سازی شبکه‌ای
استاندارد و مرجع
کنترل ژئوتکستایل، مسلح‌سازی بستر و سطح بازی
ASTM D4751 — AOS ژئوتکستایل
برای کنترل اندازه بازشدگی ظاهری و سازگاری فیلتراسیون با خاک.
ASTM D4491 — Permittivity
برای ارزیابی عبور آب از ژئوتکستایل در سیستم زیرسازی و زهکشی.
ASTM D6241 — CBR Puncture
برای مقاومت سوراخ‌شدگی ژئوتکستایل در زمان نصب و تماس با مصالح.
ASTM D8269 — راهنمای استفاده از سامانه سلولی
برای اصول کاربرد، مکانیزم عملکرد و ملاحظات طراحی سامانه‌های سلولی در بهبود بستر و پشتیبانی بار. این راهنما جای طراحی ژئوتکنیکی پروژه را نمی‌گیرد.
ITF — Tennis Tech
مرجع تخصصی فدراسیون جهانی تنیس برای فناوری و مشخصات مرتبط با زمین‌های تنیس.
پرسش‌های متداول
پاسخ کوتاه
آیا شبکه لانه‌زنبوری برای همه زمین‌های تنیس لازم است؟
خیر. اگر بستر و زیرسازی پایدار باشد ممکن است ژئوتکستایل و لایه‌های دانه‌ای کافی باشند. نیاز به شبکه باید بر اساس ضعف بستر و طراحی تعیین شود.
آیا ژئوتکستایل مشکل زهکشی را حل می‌کند؟
خیر. ژئوتکستایل می‌تواند جداسازی و فیلتراسیون انجام دهد؛ مسیر جمع‌آوری و تخلیه آب باید طراحی شود.
آیا این سیستم سطح بازی را تعیین می‌کند؟
نه. نوع سطح نهایی زمین تنیس و مشخصات آن یک تصمیم جداگانه است.
آیا استانداردهای ژئوتکستایل همان استاندارد زمین تنیس هستند؟
خیر. استانداردهای ASTM این صفحه برای کنترل عملکرد ژئوتکستایل و سامانه زیرسازی‌اند؛ الزامات سطح بازی و فناوری زمین تنیس باید جداگانه از مراجع تخصصی مانند ITF و مشخصات سازنده سیستم نهایی کنترل شوند.
راهکارهای مرتبط
بررسی فنی
برای زمین شما چه زیرسازی مناسب است؟
ابعاد زمین، نوع سطح نهایی، خاک، شیب و وضعیت زهکشی را بفرستید تا ساختار اولیه بررسی شود.
مزایای راهکار
نقش لایه‌ها در عملکرد زیرسازی
جداسازی بستر
ژئوتکستایل می‌تواند اختلاط خاک نرم و مصالح دانه‌ای را کاهش دهد، مشروط به انتخاب مشخصات مناسب.
محدودکردن تغییرشکل
سامانه سلولی در طراحی مناسب می‌تواند به محصورشدن مصالح و توزیع بهتر بار کمک کند.
حفظ زهکشی
شیب، لایه‌های دانه‌ای و مسیر خروج آب باید به‌صورت یک سیستم دیده شوند؛ هیچ لایه‌ای به‌تنهایی مشکل زهکشی را حل نمی‌کند.
