زهکشی کف فلاورباکس، روف‌گاردن و گلدان با تایل زهکش مخزن‌دار
هدایت آب اضافی، ایجاد فاصله زهکش در کف و کمک به نگهداشت بخشی از رطوبت در حفره‌های طراحی‌شده؛ با انتخاب فیلتر، خروجی و ظرفیت مناسب پروژه.

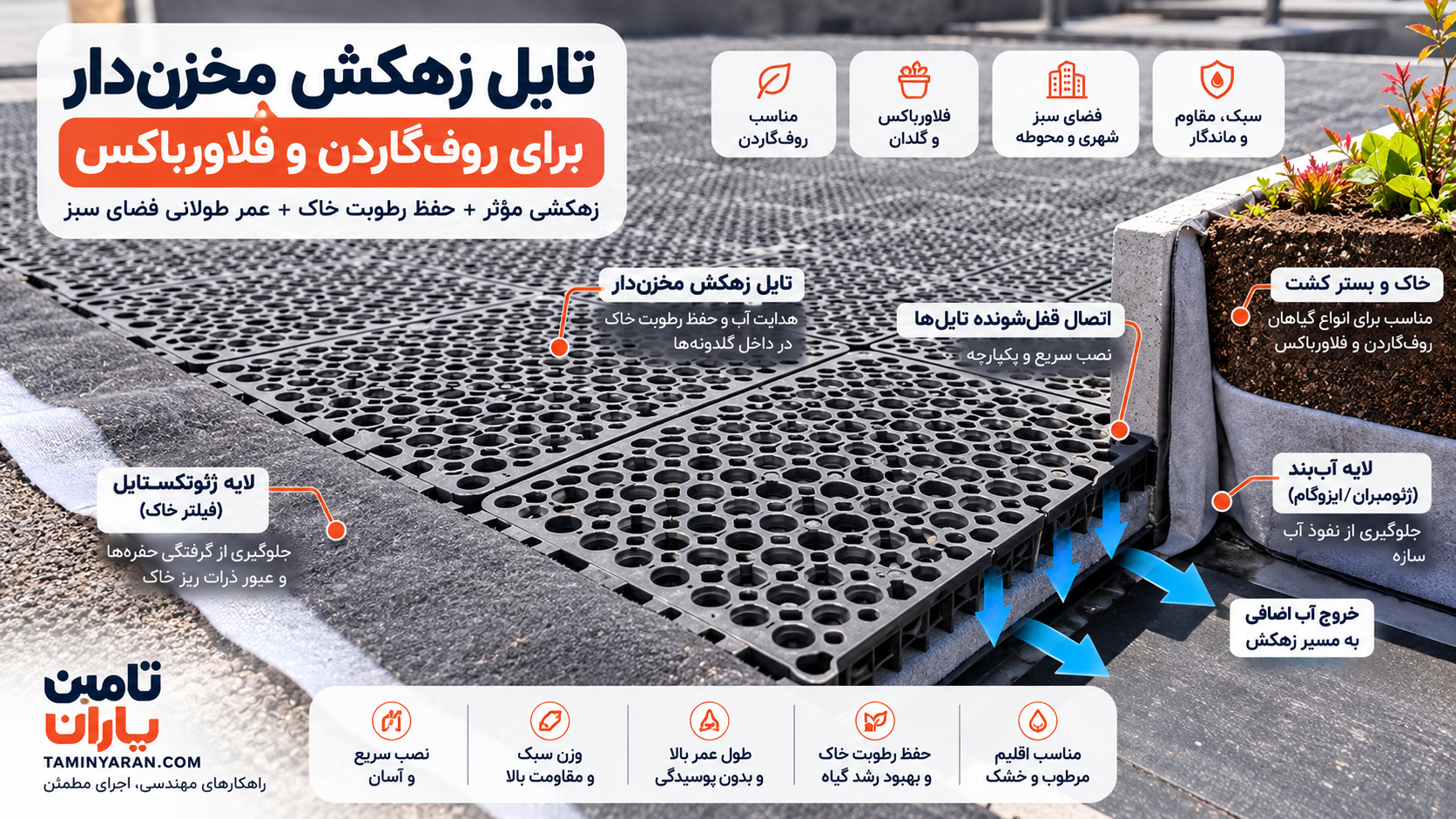

تصاویر واقعی و معرفی سیستم زهکشی
توضیحات درج‌شده روی تصاویر جنبه معرفی دارند؛ جهت نصب، ظرفیت ذخیره آب و مقاومت فشاری باید با مشخصات فنی مدل نهایی کنترل شوند.
مسئله چیست؟
در فلاورباکس و بام سبز، ماندابی شدن بستر می‌تواند به ریشه آسیب بزند؛ از سوی دیگر تخلیه سریع تمام آب ممکن است نیاز آبیاری را افزایش دهد. تایل زهکش مخزن‌دار برای تفکیک لایه کاشت از کف، ایجاد مسیر خروج آب مازاد و نگهداشت محدود آب در فرورفتگی‌های خود به کار می‌رود. میزان واقعی ذخیره و تخلیه باید از آزمون و دیتاشیت همان محصول تعیین شود.
این راهکار ویژه فضای سبز است؛ برای سردخانه، دامداری، مرغداری و کف صنعتی یا تماس با مواد نفتی و شیمیایی، سامانه زهکشی مجزا با ارزیابی مقاومت شیمیایی، بارگذاری، بهداشت و جمع‌آوری پساب لازم است.

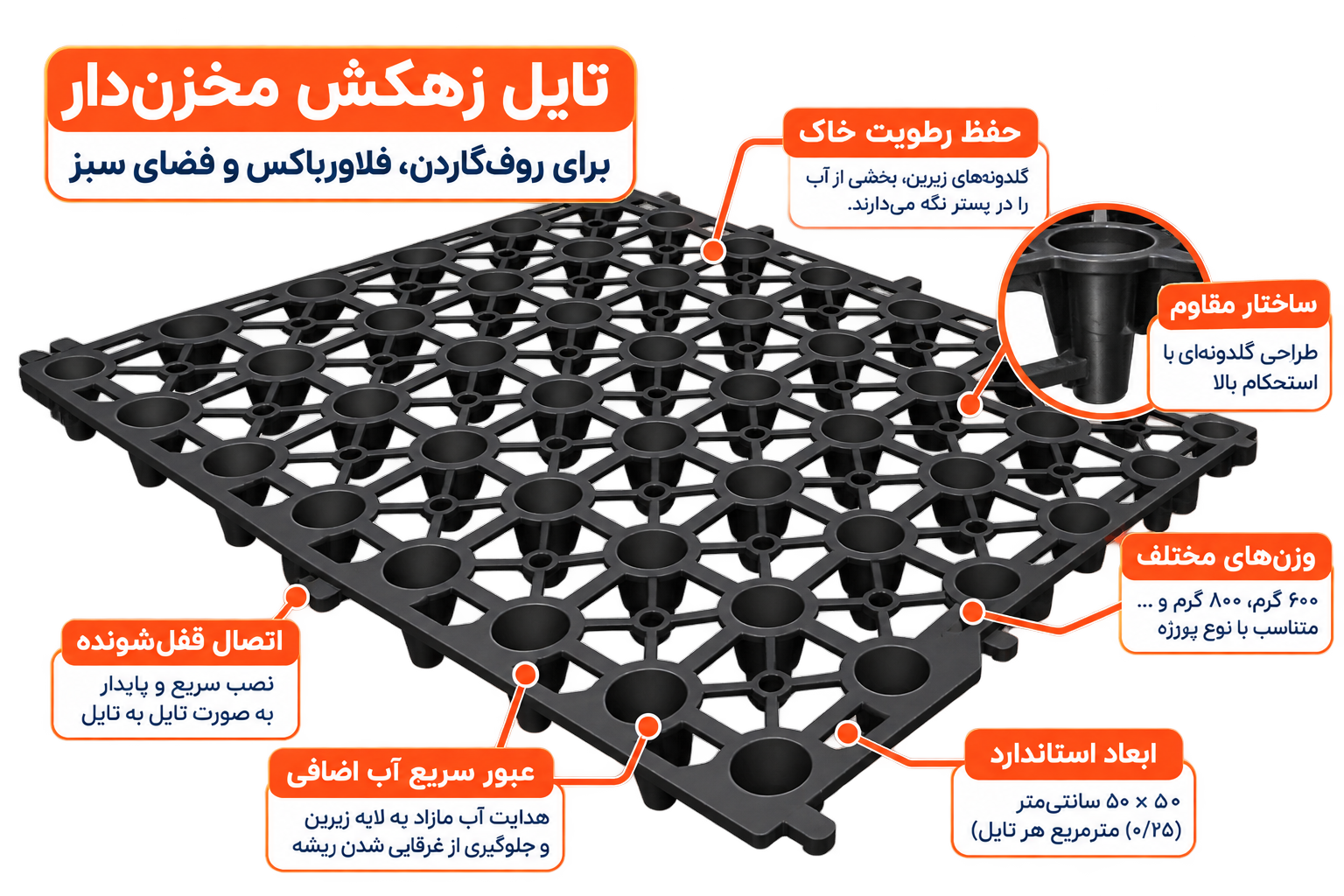

تایل زهکش و انتخاب مشخصات
ابعاد اسمی هر تایل
۵۰ × ۵۰ سانتی‌متر، معادل ۰٫۲۵ مترمربع. بنابراین پیش از پرت و برش، ۴ تایل در هر مترمربع لازم است.
رده‌های وزنی عرضه‌شده
۶۰۰ و ۸۰۰ گرم طبق اطلاعات اعلامی تأمین‌یاران؛ واحد وزن (هر تایل یا هر مترمربع) و ظرفیت تحمل بار باید در برگه فنی تأیید شود. وزن به‌تنهایی شاخص مقاومت نیست.
اتصال مدولار
تایل‌ها کنار یکدیگر متصل می‌شوند. قفل شدن اتصالات، لبه‌ها و مسیر خروج آب باید در اجرا کنترل شود.
حفظ رطوبت
فرورفتگی‌ها می‌توانند مقداری آب نگه دارند، اما نباید خروج آب اضافی مسدود شود. حجم ذخیره واقعی تابع هندسه تایل و شیوه نصب است.
چیدمان لایه‌ها و روش اجرا
- بازبینی کف، شیب، خروجی آب و سلامت عایق آب‌بند.
- قرار دادن لایه محافظ سازگار با غشا در صورت نیاز طرح.
- نصب تایل‌های زهکش و اتصال درست قطعات؛ حفظ مسیر پیوسته تخلیه.
- استقرار ژئوتکستایل فیلتر مناسب بالای تایل برای کاهش ورود ذرات ریز به مسیر زهکش.
- اجرای بستر کاشت با ضخامت طراحی‌شده و کنترل خروجی سرریز.
- آزمون آب‌ریزی و بازدید خروجی پیش از تحویل.
جهت قرارگیری حفره‌های مخزن‌دار و لایه‌ها باید با دیتاشیت همان مدل کنترل شود؛ صرف مشاهده عکس برای تعیین جهت نصب کافی نیست.
متره و محاسبات
مساحت خالص = طول × عرض منهای بازشوها. تعداد پایه تایل = گرد کردن رو به بالای (مساحت خالص ÷ ۰٫۲۵). برای کنج‌ها، برش و شکستگی، پرت پروژه جداگانه محاسبه می‌شود؛ درصد پرت ثابت برای همه پروژه‌ها قابل اتکا نیست.
مثال: کف ۳ × ۲ متر = ۶ مترمربع، نیاز پایه ۲۴ تایل، پیش از پرت.
استانداردها و آزمون‌های مرتبط
- EN 13252:2016 — ویژگی‌های ژئوتکستایل و محصولات وابسته در سیستم‌های زهکشی.
- ISO 12958-1:2020 — آزمون شاخص ظرفیت جریان آب در صفحه محصولات ژئوسنتتیکی.
- ISO 12958-2:2020 — آزمون عملکرد ظرفیت جریان تحت شرایط تماس و بارگذاری مرتبط.
- ASTM D4716/D4716M-22 — آزمون جریان درون‌صفحه‌ای ژئوسنتتیک تحت تنش فشاری.
ارجاع به این استانداردها به معنای تأیید آزمایشگاهی محصول مشخص نیست؛ انطباق فقط با نتایج آزمون معتبر و مشخصات فنی قابل ادعاست.
چک‌لیست پیش از سفارش و اجرا
- ابعاد، عمق بستر، مساحت خالص و محل خروج آب مشخص است.
- نوع عایق کف و سازگاری با تایل و لایه محافظ بررسی شده است.
- بار خاک اشباع، گیاه و بارهای بهره‌برداری با ظرفیت فشاری تایل کنترل شده است.
- گرماژ ژئوتکستایل فیلتر با دانه‌بندی بستر و نیاز فیلتراسیون انتخاب شده است.
- شیب، سرریز، قابلیت بازدید و تمیزکاری خروجی پیش‌بینی شده است.
- مدل ۶۰۰ یا ۸۰۰ گرمی بر اساس دیتاشیت واقعی انتخاب شده است، نه صرف وزن.
- متره و پرت برش تایل‌ها ثبت شده و آزمون آب‌ریزی انجام می‌شود.
راهکارها و محصولات مرتبط
سایر راهکارهای فلاورباکس و روف‌گاردن | کتابخانه راهکارها | مرکز استانداردها
این صفحه بر «انتخاب و اجرای تایل زهکش مخزن‌دار» تمرکز دارد؛ راهکار چهارلایه فلاورباکس، طراحی کل سیستم آب‌بندی و زهکشی را توضیح می‌دهد.
پرسش‌های متداول
آیا تایل زهکش جای عایق کف را می‌گیرد؟
خیر. تایل برای مدیریت فضای زهکشی/نگهداشت محدود آب است و عایق آب‌بند باید جداگانه طراحی و اجرا شود.
عدد ۶۰۰ یا ۸۰۰ گرم به‌تنهایی برای انتخاب کافی است؟
خیر. وزن واحد سطح فقط یکی از مشخصات است؛ مقاومت فشاری، هندسه، ظرفیت تخلیه، ارتفاع و دیتاشیت همان مدل نیز باید بررسی شوند.
آیا وجود مخزن در تایل یعنی آبیاری حذف می‌شود؟
خیر. نگهداشت آب تابع حجم واقعی تایل، بستر، گیاه، اقلیم و طراحی آبیاری است و جایگزین محاسبه نیاز آبی نیست.
