جلوگیری از نم و رطوبت صعودی کف ساختمان با ژئوممبران
برای ویلا، طبقه همکف و ساختمان‌های روی زمین مرطوب یا دامنه‌ای؛ ایجاد یک لایه پیوسته و جوش‌شده بین رطوبت زمین و کف نهایی تا پارکت، سنگ، سرامیک و ملات از تماس مستقیم با رطوبت زیرکار محافظت شوند.
زیرکار آماده + لایه محافظ در صورت نیاز + ژئوممبران جوش‌شده + برگشت پای دیوار + لایه محافظ/ملات + کف نهایی
ویلا و همکفنم کف و دیوارگیلان و مازندرانپارکت، سنگ و سرامیک
صورت مسئله
وقتی رطوبت از زمین بالا می‌آید، کف نهایی اولین قربانی نیست؛ آخرین نشانه است
در ساختمان‌های همکف، ویلاها، سازه‌های روی دامنه و زمین‌های مرطوب، بخار آب، رطوبت موئینه یا در شرایط شدیدتر آب زیرسطحی می‌تواند از کف و پای دیوار وارد مجموعه کف‌سازی شود. نتیجه می‌تواند به شکل شوره، بوی نم، جداشدن چسب، تاب‌برداشتن پارکت، لکه روی سنگ یا سرامیک، تخریب ملات و افزایش رطوبت داخل دیده شود.
این مسئله در جست‌وجوی کاربران با عبارت‌هایی مثل نم کف خانه، رطوبت صعودی کف، عایق رطوبتی کف ساختمان، عایق کف ویلا، نم پای دیوار و آب‌بندی کف ساختمان در شمال مطرح می‌شود. تشخیص منبع رطوبت قبل از انتخاب ورق، مهم‌تر از نام محصول است.

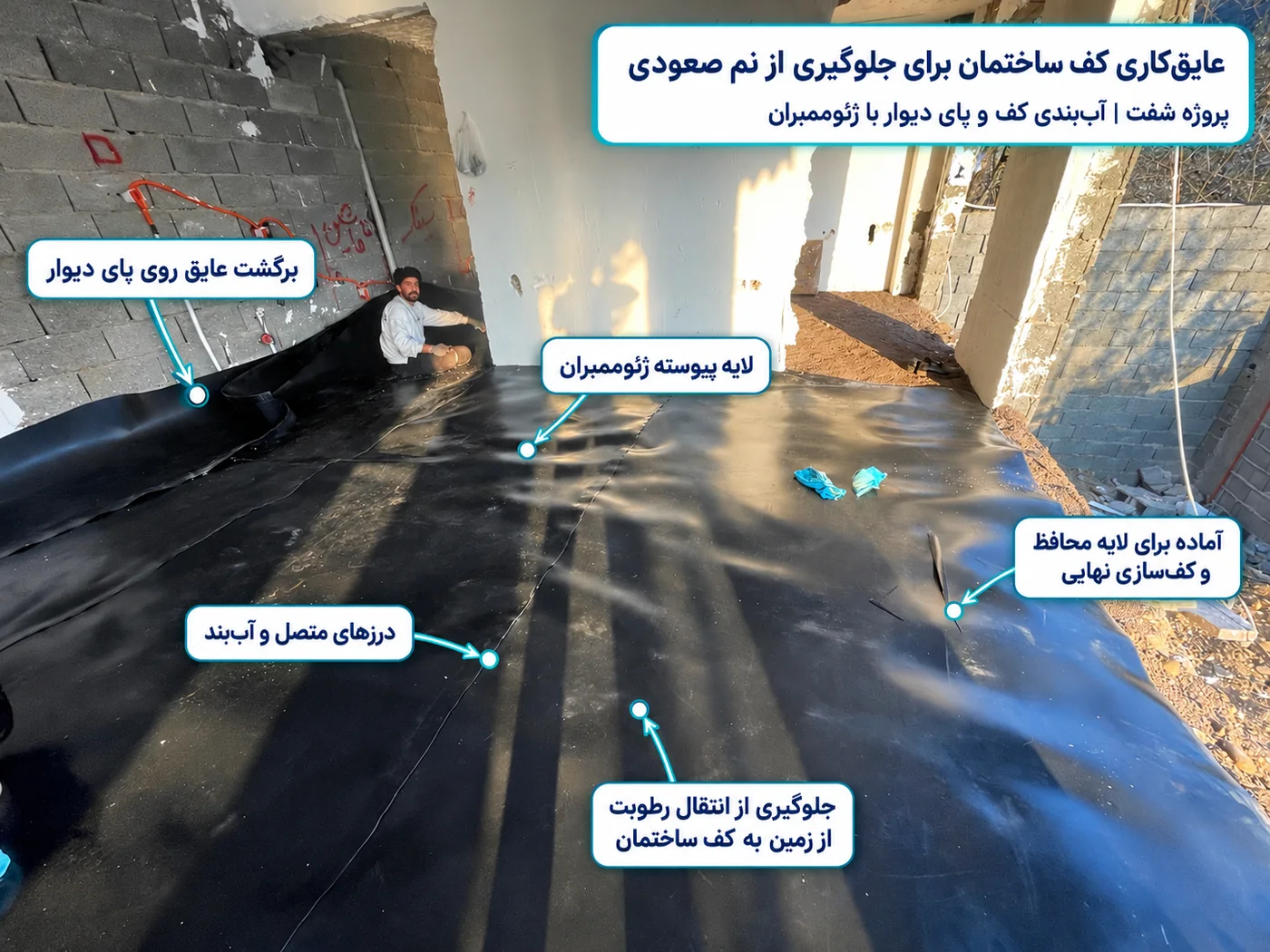

پروژه شفت، گیلان: در یک واحد مسکونی روی دامنه، کف و پای دیوار با ورق ژئوممبران به‌صورت پیوسته پوشانده و درزها جوش شدند تا لایه نهایی کف از رطوبت زمین جدا شود.
تشخیص مهم: اگر فشار هیدرواستاتیک، آب جاری، زهکش معیوب یا ورود آب از دیوار خارجی وجود داشته باشد، یک لایه داخلی به‌تنهایی درمان کامل نیست. منبع آب، زهکشی و شرایط سازه باید هم‌زمان بررسی شوند.
مکانیزم راهکار
هدف، قطع مسیر رطوبت بین زمین و کف نهایی است
خاک و رطوبت زمین
›
دال یا زیرسازی
›
لایه ژئوممبران پیوسته
›
ملات و کف نهایی خشک‌تر
مزایای کاربردی
چرا این لایه قبل از پارکت، سنگ یا سرامیک مهم است؟
کاهش انتقال بخار و نم از کف
لایه پلیمری کم‌نفوذ با درزهای سالم می‌تواند مسیر انتقال بخار آب و رطوبت از زیرکار به مجموعه کف‌سازی را محدود کند.
محافظت از متریال کف
پارکت، چسب، ملات و بعضی سنگ‌ها و پوشش‌ها نسبت به رطوبت حساس‌اند. کنترل رطوبت زیرین می‌تواند ریسک بادکردگی، جداشدگی، شوره و لکه را کاهش دهد.
پیوستگی کف و پای دیوار
برگشت صحیح عایق روی پای دیوار و جوش درزها کمک می‌کند مسیر رطوبت فقط از وسط کف بسته نشود و پیرامون فضا نیز کنترل شود.
نکته فنی مهم
ژئوممبران «عایق حرارتی» به معنای مهندسی نیست
کنترل رطوبت می‌تواند احساس آسایش داخل و پایداری بعضی مصالح را بهتر کند، چون سطح مرطوب رفتار حرارتی و آسایشی نامطلوب‌تری دارد. اما خود ژئوممبران نازک را نباید جای عایق حرارتی واقعی مثل XPS، PIR یا سیستم عایق حرارتی طراحی‌شده معرفی کرد. اگر هدف کاهش انتقال گرما و سرماست، لایه عایق حرارتی باید جداگانه در مقطع ساختمان محاسبه شود.
ژئوممبران کامپوزیتی یک‌طرفه یا دوطرفه با لایه الیافی می‌تواند حفاظت مکانیکی، جداسازی و مقاومت بهتر در برابر آسیب نصب ایجاد کند؛ این مزیت با «R-value حرارتی بالا» یکی نیست.
معماری سیستم
لایه‌های پیشنهادی برای کف مسکونی روی زمین
۱
زیرکار و مدیریت آب
زیرکار باید پایدار، بدون اجسام تیز و بدون آب جاری باشد. در صورت وجود فشار آب یا زمین اشباع، زهکشی و راهکار خارجی باید بررسی شود.
۲
لایه محافظ/جداساز
در سطح خشن یا در محل‌هایی که خطر سوراخ‌شدگی وجود دارد، ژئوتکستایل یا لایه محافظ سازگار می‌تواند زیر یا روی ژئوممبران استفاده شود.
۳
ژئوممبران یا ژئوکامپوزیت
ورق به‌صورت پیوسته پهن و درزها با روش سازگار با جنس محصول متصل می‌شوند. در تعریف تأمین‌یاران، ژئوکامپوزیت یعنی ژئوممبران لامینه‌شده با ژئوتکستایل پلی‌استر به‌صورت یک‌طرفه یا دوطرفه.
لایه نهایی: قبل از ملات، بتن سبک، سنگ، سرامیک یا پارکت باید از آسیب مستقیم به لایه آب‌بند جلوگیری شود و جزئیات کف‌سازی با سیستم انتخاب‌شده سازگار باشد.
روش اجرا
مراحل پیشنهادی اجرای عایق کف و پای دیوار
تشخیص منبع رطوبت
نم موئینه، بخار آب، آب زیرسطحی، نشتی تأسیسات و نفوذ جانبی دیوار از هم تفکیک شوند.
نم موئینه، بخار آب، آب زیرسطحی، نشتی تأسیسات و نفوذ جانبی دیوار از هم تفکیک شوند.
آماده‌سازی سطح
سطح از مصالح تیز، نقاط سست و برجستگی پاک و در صورت نیاز با لایه محافظ آماده شود.
سطح از مصالح تیز، نقاط سست و برجستگی پاک و در صورت نیاز با لایه محافظ آماده شود.
پهن‌کردن ورق
ورق با حداقل تنش و چین در کف پهن و پیرامون فضا تا ارتفاع طراحی روی پای دیوار ادامه داده شود.
ورق با حداقل تنش و چین در کف پهن و پیرامون فضا تا ارتفاع طراحی روی پای دیوار ادامه داده شود.
جوش یا اتصال درزها
روش اتصال باید با جنس ژئوممبران هماهنگ باشد و درزها قبل از پوشاندن کنترل شوند.
روش اتصال باید با جنس ژئوممبران هماهنگ باشد و درزها قبل از پوشاندن کنترل شوند.
جزئیات گوشه و نفوذی
ستون، لوله، ورودی تأسیسات، شکست کف و گوشه دیوار نقاط بحرانی هستند و باید پیوستگی لایه حفظ شود.
ستون، لوله، ورودی تأسیسات، شکست کف و گوشه دیوار نقاط بحرانی هستند و باید پیوستگی لایه حفظ شود.
حفاظت و کف‌سازی
پس از کنترل لایه، محافظ و کف‌سازی نهایی اجرا شود تا عملیات بعدی باعث سوراخ‌شدن یا پارگی عایق نشود.
پس از کنترل لایه، محافظ و کف‌سازی نهایی اجرا شود تا عملیات بعدی باعث سوراخ‌شدن یا پارگی عایق نشود.
چک‌لیست قبل از انتخاب سیستم
این اطلاعات را برای بررسی پروژه آماده کنید
- شهر و موقعیت ساختمان؛ دشت، دامنه یا زمین مرطوب
- طبقه و تراز کف نسبت به زمین بیرون
- نوع سازه و وضعیت دال یا زیرسازی کف
- وجود بوی نم، شوره، لکه یا خرابی کف قبلی
- رطوبت فقط از کف است یا پای دیوار هم درگیر است
- وجود زهکش پیرامونی و مسیر تخلیه آب
- احتمال آب زیرزمینی یا فشار هیدرواستاتیک
- نوع کف نهایی: پارکت، سنگ، سرامیک، موزاییک یا ملات
- تعداد لوله‌ها، ستون‌ها و نفوذی‌های عبوری از کف
- نیاز مستقل به عایق حرارتی در مقطع کف
محصولات مرتبط
انتخاب محصول بر اساس شرایط پروژه
ژئوممبران PVC
برای پروژه‌هایی که انعطاف‌پذیری و اجرای جزئیات اهمیت دارد، می‌تواند یکی از گزینه‌های بررسی باشد؛ ضخامت و روش جوش باید از دیتاشیت محصول انتخاب شود.
ژئوکامپوزیت یک‌طرفه/دوطرفه
ورق ژئوممبران لامینه‌شده با ژئوتکستایل پلی‌استر برای افزایش حفاظت مکانیکی و بهبود رفتار در زمان نصب و تماس با لایه‌های مجاور.
ژئوتکستایل محافظ
برای حفاظت از عایق در برابر زبری و اجسام تیز زیرکار یا لایه‌های بعدی، در صورت نیاز طراحی.
استاندارد و کنترل کیفیت
مراجع فنی مرتبط با بخار آب، آب‌بندی و درزها
ASTM E1745-17(2023) — Water Vapor Retarders زیر دال
مشخصات ورق‌های پیش‌ساخته پلاستیکی برای کنترل بخار آب در تماس با خاک یا مصالح دانه‌ای زیر دال بتنی. انطباق یک ژئوممبران خاص باید با آزمون محصول بررسی شود.
ASTM E1643-24 — طراحی و نصب Vapor Retarder زیر دال
راهنمای انتخاب، طراحی، نصب و بازرسی لایه‌های کنترل بخار زیر بتن. این استاندارد صراحتاً جای سیستم آب‌بندی تحت فشار هیدرواستاتیک را نمی‌گیرد.
BS 8102:2022 — حفاظت سازه‌های زیر تراز زمین در برابر نفوذ آب
برای پروژه‌های دارای تماس جدی با رطوبت زمین، زیرزمین یا فشار آب، این مرجع بر ارزیابی منبع آب، زهکشی و انتخاب سیستم مناسب تأکید می‌کند.
ASTM D7408-12(2020) — درز ژئوممبران PVC
حداقل الزامات درزهای کارخانه‌ای و کارگاهی ژئوممبران PVC غیرمسلح؛ برای سیستم PVC باید مشخصات درز با نوع و ضخامت محصول واقعی تطبیق داده شود.
مطالعه موردی
پروژه اجراشده در شفت، گیلان
این راهکار بر پایه یک مسئله واقعی اجراشده شکل گرفته است: واحد مسکونی روی دامنه‌ای مرطوب که برای محافظت کف نهایی، سطح کف و پای دیوار با ژئوممبران پوشانده و درزها به‌صورت پیوسته متصل شدند.
پرسش‌های متداول
پاسخ کوتاه به سؤال‌های رایج
آیا این روش جلوی همه نوع رطوبت را می‌گیرد؟
نه. برای نم موئینه و بخار آب می‌تواند بخشی از سیستم مؤثر باشد، اما در حضور فشار آب، زهکش معیوب یا نفوذ جانبی باید منبع آب و طراحی کل سازه بررسی شود.
آیا می‌توان روی ژئوممبران مستقیم پارکت یا سرامیک اجرا کرد؟
معمولاً باید لایه محافظ و کف‌سازی سازگار بین ورق و پوشش نهایی وجود داشته باشد تا ورق سوراخ نشود و الزامات نصب پوشش نهایی رعایت شود.
آیا ژئوکامپوزیت دوطرفه بهتر است؟
لزومی ندارد برای همه پروژه‌ها بهتر باشد. لایه الیافی اضافه می‌تواند حفاظت مکانیکی و جداسازی را افزایش دهد، اما انتخاب یک‌طرفه یا دوطرفه باید بر اساس زیرکار، روش نصب و لایه‌های مجاور انجام شود.
آیا این سیستم عایق حرارتی هم هست؟
کنترل رطوبت می‌تواند به آسایش و دوام مصالح کمک کند، ولی ژئوممبران نازک جای عایق حرارتی محاسبه‌شده را نمی‌گیرد. برای کاهش انتقال گرما و سرما باید عایق حرارتی مستقل طراحی شود.
راهکارهای مرتبط
رطوبت ساختمان یک مسیر واحد ندارد
اگر مسئله از دیوار حائل، گود، زهکشی پیرامونی یا بام باشد، باید راهکار همان مسیر آب انتخاب شود. این صفحه مخصوص کنترل رطوبت از کف و پای دیوار در طبقات روی زمین است.
