آموزش نصب ورق ژئوممبران؛ از زیرسازی تا جوش و تست

نصب ژئوممبران فقط پهن‌کردن رول و جوش‌دادن لبه‌ها نیست. کیفیت آب‌بندی به زنجیره‌ای از مراحل وابسته است: آماده‌سازی بستر، برنامه پنل‌بندی، حمل و بازکردن رول، کنترل شرایط جوی، جوش آزمایشی، اجرای درزها، آزمون‌های کنترل کیفیت و حفاظت از لاینر پس از نصب.

نصب و اجرای ژئوممبران شامل آماده‌سازی بستر، پنل‌بندی، پهن‌کردن ورق، جوش، تست درز، تعمیر عیب‌ها و تحویل مستند پروژه است؛ قیمت و روش اجرا باید بر اساس جنس ورق، متراژ، هندسه و شرایط محل پروژه تعیین شود.

روش نصب برای HDPE، LLDPE، ژئوممبران PVC و سایر ژئوممبران‌ها یکسان نیست. جنس ورق، ضخامت، شرایط پروژه و دستورالعمل سازنده باید مبنای روش اجرایی باشد. اگر برای پروژه واقعی به تیم نصب، جوش و تست نیاز دارید، محدوده کار را در خدمات نصب و اجرای ژئوممبران ببینید یا مشخصات پروژه را در درخواست پیش‌فاکتور نصب ژئوممبران ثبت کنید.

مرجع کنترل کیفیت اجرا: از جوش تا تحویل

برای کنترل کیفیت حرفه‌ای، سه لایه باید جدا ثبت شوند: مواد ورودی، پارامترهای اجرا و آزمون درز. GRI GM6 آزمون Air Channel در درزهای دوخط را پوشش می‌دهد و ASTM D6392 روش مخرب Peel/Shear را تعریف می‌کند. برای HDPE نیز مشخصات GRI-GM13 مرجع شناخته‌شده کنترل محصول است.

• GRI-GM13 — HDPE geomembrane specification
• GRI GM6 — Pressurized Air Channel Test
• ASTM D6392 — Peel & Shear seam testing

مراحل نصب ژئوممبران در یک نگاه

مرحله ۱: آماده‌سازی بستر

بستر باید یکنواخت، پایدار و عاری از اجسامی باشد که می‌توانند ژئوممبران را سوراخ یا تحت تنش موضعی قرار دهند. سنگ تیز، قطعات بتن، ریشه، فلز، نقاط نرم و اختلاف تراز ناگهانی باید قبل از پهن‌کردن رول بررسی شوند.

اگر بستر خشن یا سنگلاخی است، استفاده از ژئوتکستایل محافظ می‌تواند در طراحی مطرح شود. انتخاب گرماژ یا مقاومت محافظتی باید با شرایط واقعی بستر و فشار تماس هماهنگ باشد. برای انتخاب بین گرماژهای رایج و کنترل ریسک سوراخ‌شدگی، راهنمای انتخاب ژئوتکستایل زیر ژئوممبران را ببینید.

مرحله ۲: طراحی پنل‌بندی قبل از بازکردن رول‌ها

پنل‌بندی مناسب تعداد درزها، پرت، جهت جوش و نحوه کار روی شیب را تعیین می‌کند. در پروژه‌های بزرگ، محل هر پنل و شماره رول بهتر است قبل از اجرا مشخص و بعداً در نقشه as-built ثبت شود.

• درزهای غیرضروری در نقاط با تنش زیاد یا جزئیات پیچیده کم شوند.
• پنل‌ها طوری جهت‌دهی شوند که بازکردن و جوش‌کاری عملی باشد.
• گوشه‌ها، رمپ، لوله‌ها و نفوذی‌ها از قبل در نظر گرفته شوند.
• عرض رول فقط با هدف «درز کمتر» انتخاب نشود؛ حمل، باد و هندسه پروژه نیز مهم‌اند.

برای جزئیات انتخاب عرض، مقاله عرض رول ژئوممبران و اثر آن بر نصب را ببینید.

مرحله ۳: حمل و بازکردن رول

رول نباید با زنجیر، قلاب یا روشی جابه‌جا شود که لبه یا سطح ورق را آسیب بزند. روش بلندکردن باید با وزن رول و دستورالعمل سازنده هماهنگ باشد.

در باد شدید، بازکردن پنل بزرگ می‌تواند خطرناک باشد. مهار موقت، ترتیب بازکردن و توقف کار در شرایط نامناسب باید در روش اجرایی پروژه تعریف شوند.

مرحله ۴: آماده‌سازی درز

سطوحی که قرار است جوش شوند باید تمیز، خشک و فاقد گل، گردوغبار، روغن و آلودگی باشند. چین‌خوردگی شدید یا کشیدگی نامناسب در نزدیکی درز می‌تواند کیفیت اتصال را کاهش دهد.

مقدار همپوشانی باید با نوع دستگاه و روش جوش هماهنگ باشد؛ «اورلپ بیشتر» به‌تنهایی کیفیت بالاتر ایجاد نمی‌کند.

مرحله ۵: جوش آزمایشی

قبل از شروع درزهای اصلی، جوش آزمایشی با همان دستگاه، اپراتور و شرایط محیطی انجام می‌شود تا تنظیمات مناسب تعیین شوند. دما، سرعت حرکت و فشار غلطک نباید از یک عدد ثابت اینترنتی کپی شوند؛ جنس و ضخامت ورق، دمای محیط، باد و وضعیت سطح روی تنظیم مناسب اثر دارند.

نتیجه جوش آزمایشی باید طبق برنامه QA/QC پروژه بررسی شود و در صورت تغییر محسوس شرایط، تکرار آن می‌تواند لازم باشد. برای ساختار برنامه MQA/CQA پروژه‌های لاینینگ، راهنمای فنی Quality Assurance/Quality Control سازمان حفاظت محیط‌زیست آمریکا (EPA) یک مرجع کلاسیک و جامع است.

روش‌های اصلی جوش ژئوممبران

جوش گوه داغ یا Hot Wedge

برای بسیاری از درزهای طولانی پلی‌اولفین‌ها، دستگاه hot wedge دو سطح را گرم کرده و با فشار غلطک به هم متصل می‌کند. ASTM D8580-24 راهنمای اختصاصی Wedge Welding ژئوممبران‌های پلیمری است و اثر دما، سرعت، فشار و آماده‌سازی سطح را پوشش می‌دهد. درز دوخطه می‌تواند کانالی بین دو خط جوش ایجاد کند که امکان آزمون فشار هوا را فراهم می‌کند.

جوش اکستروژن

برای جزئیات، وصله‌ها، گوشه‌ها و بعضی تعمیرات از اکستروژن استفاده می‌شود. آماده‌سازی سطح، شکل هندسی جزئیات و سازگاری ماده اکسترودشونده با ورق اهمیت دارد.

Hot Air

هوای داغ در بعضی سیستم‌ها و برای tack یا اتصال‌های خاص استفاده می‌شود، اما «سشوار حرارتی دستی» را نباید به‌عنوان جایگزین عمومی و بدون کنترل برای جوش مهندسی درز اصلی معرفی کرد.

ASTM D6392-25 استاندارد فعال آزمون یکپارچگی درزهای ژئوممبران غیرمسلحِ تولیدشده با روش‌های thermo-fusion است و روش‌های hot air، hot wedge و extrusion را در دامنه خود پوشش می‌دهد.

مرحله ۶: کنترل کیفیت درزها

بازدید ظاهری لازم است اما کافی نیست. بسته به نوع درز و پروژه می‌توان از آزمون‌های غیرمخرب و مخرب استفاده کرد. در پروژه‌هایی که روش اولتراسونیک مناسب است، ASTM D7006-23 مرجع آزمون Ultrasonic ژئوممبران است.

GRI-GM19a نیز معیارهای seam strength و خواص مرتبط برای درزهای حرارتی پلی‌اولفینی را ارائه می‌کند و از ASTM D6392 برای پروتکل آزمون استفاده می‌کند. برنامه CQA پروژه باید فرکانس نمونه‌برداری و حدود پذیرش را مشخص کند.

برای توضیح بیشتر، صفحه روش‌های تست ژئوممبران را ببینید.

مرحله ۷: تعمیر نقاط معیوب

هر نقطه مردود، سوراخ، بریدگی یا آسیب باید علامت‌گذاری، تعمیر و دوباره کنترل شود. روش تعمیر می‌تواند با اندازه و محل آسیب متفاوت باشد و معمولاً از وصله هم‌جنس یا اکستروژن در جزئیات مناسب استفاده می‌شود.

راهنمای تعمیر استخر ژئوممبران روش عیب‌یابی و ترمیم را توضیح می‌دهد.

مرحله ۸: جزئیات لوله، گوشه و ترانشه مهاری

بخش بزرگی از مشکلات پروژه می‌تواند در جزئیات اتفاق بیفتد، نه وسط پنل صاف. نفوذی لوله، اتصال به بتن، گوشه داخلی/خارجی و ترانشه مهاری باید جزئیات اجرایی مشخص داشته باشند. برای اتصال مکانیکی ژئوممبران به نفوذی‌ها و سازه‌ها، ASTM D6497/D6497M-02(2025) راهنمای مرتبط است.

لاینر نباید در محل اتصال یا گوشه تحت کشش غیرضروری قرار گیرد و اجرای قطعات کمکی باید با نوع ژئوممبران سازگار باشد.

اشتباهات رایج نصب ژئوممبران

• جوش روی سطح خیس، خاکی یا آلوده
• استفاده از تنظیمات ثابت دستگاه بدون جوش آزمایشی
• کشیدن رول روی سنگ و بستر خشن
• اجرای پنل در باد شدید بدون مهار مناسب
• پوشاندن لاینر قبل از تکمیل تست و ثبت تعمیرات
• تردد مستقیم ماشین‌آلات روی ورق بدون لایه محافظ
• فرض اینکه هر خط جوش ظاهراً صاف، حتماً آب‌بند و قابل قبول است

چک‌لیست تحویل نصب

• شماره رول‌ها و پنل‌ها ثبت شده‌اند.
• جوش‌های آزمایشی و نتایج آن‌ها ثبت شده‌اند.
• تمام درزهای اصلی و تعمیرات مشخص و کنترل شده‌اند.
• نمونه‌های مخرب موردنیاز نتیجه قابل قبول دارند.
• نقشه as-built محل پنل‌ها، درزها و تعمیرات تهیه شده است.
• پیش از اجرای لایه بعدی، سطح ژئوممبران بازدید نهایی شده است؛ در پروژه‌هایی که ELL در مشخصات آمده، ASTM D6747-25 برای انتخاب روش مناسب Electrical Leak Location استفاده می‌شود.

آیا نصب ژئوممبران را می‌توان بدون تیم تخصصی انجام داد؟

برای یک کار موقت و کوچک ممکن است شرایط متفاوت باشد، اما در استخر، مخزن، لندفیل و پروژه‌های دائمی، کیفیت درزها و جزئیات تعیین‌کننده‌اند. دستگاه مناسب، اپراتور آموزش‌دیده و برنامه کنترل کیفیت ریسک دوباره‌کاری و نشتی را کاهش می‌دهند.

برای بررسی محصول و اجرا، صفحه خرید ژئوممبران و خدمات اجرایی را ببینید.

ویدئوهای آموزشی نصب ژئوممبران

مجموعه قدیمی ویدئوهای نصب تأمین یاران برای مشاهده تصویری مراحل اجرا در ادامه حفظ شده است:

قسمت اول

قسمت دوم

قسمت سوم

قسمت چهارم

قسمت پنجم

قسمت ششم

قسمت هفتم

پرسش‌های پرتکرار

بهترین دستگاه جوش ژئوممبران چیست؟

برای درزهای طولانی پلی‌اولفینی معمولاً hot wedge استفاده می‌شود و برای جزئیات/تعمیرات اکستروژن رایج است؛ انتخاب نهایی به جنس، ضخامت و جزئیات پروژه بستگی دارد.

دمای جوش ژئوممبران چند درجه است؟

یک عدد ثابت برای همه پروژه‌ها صحیح نیست. تنظیمات با جنس و ضخامت ورق، دستگاه، دمای محیط و باد تغییر می‌کنند و باید با جوش آزمایشی تأیید شوند.

آیا تست ظاهری جوش کافی است؟

خیر. پروژه باید روش‌های کنترل کیفیت متناسب با نوع درز و مشخصات فنی داشته باشد.

برای استعلام نصب چه اطلاعاتی ارسال کنیم؟

جنس و ضخامت ورق، متراژ، ابعاد و عمق استخر یا مخزن، شهر پروژه، نوع بستر و نقشه یا عکس محل را در درخواست پیش‌فاکتور نصب و جوش ژئوممبران ثبت کنید. اگر فقط اجرای پروژه مدنظر است، جزئیات خدمات اجرایی تأمین یاران را نیز بررسی کنید.

### Excerpt
راهنمای نصب و اجرای ژئوممبران از زیرسازی و پنل‌بندی تا جوش Hot Wedge و اکستروژن، تست درز، تعمیر، QA/QC و استعلام خدمات نصب و جوش ژئوممبران.

نصب ژئوممبران استخر؛ چه چیزهایی قبل از اجرا مهم‌اند؟

در نصب ژئوممبران استخر، کیفیت بستر، شیب دیواره، محل مهار لبه‌ها، جهت بازکردن رول، تعداد و محل درزها، شرایط باد و دما و دسترسی تجهیزات جوش باید پیش از شروع کار مشخص شوند. در استخر کشاورزی، فقط ضخامت ورق تعیین‌کننده نیست و یک بستر نامناسب می‌تواند حتی ورق ضخیم را در معرض آسیب قرار دهد.

برای طراحی کل سیستم، صفحه احداث استخر ذخیره آب با ژئوممبران و برای برآورد اولیه سطح، محاسبه ورق استخر را ببینید.

هزینه و قیمت اجرای ژئوممبران با نصب به چه عواملی بستگی دارد؟

هزینه نصب ژئوممبران به متراژ، هندسه و شیب پروژه، تعداد جزئیات و گوشه‌ها، شرایط بستر، نوع و ضخامت ورق، تعداد درزها، فاصله حمل تجهیزات، نیاز به ژئوتکستایل محافظ و سطح کنترل کیفیت موردنیاز بستگی دارد. بنابراین نرخ اجرا بدون دیدن مشخصات پروژه می‌تواند گمراه‌کننده باشد.

برای استعلام اجرای واقعی، متراژ، نقشه یا ابعاد، نوع ورق، شهر پروژه و تصاویر بستر را همراه درخواست پیش‌فاکتور ارسال کنید.

نصاب و مجری ژئوممبران را چگونه انتخاب کنیم؟

اگر با عبارت‌هایی مانند «نصاب ژئوممبران»، «مجری ژئوممبران» یا «پیمانکار ژئوممبران» جست‌وجو می‌کنید، فقط نرخ دستمزد را مقایسه نکنید. تجربه کار با جنس ورق پروژه، تنظیم صحیح دستگاه جوش، آماده‌سازی بستر، پنل‌بندی، اجرای جزئیات گوشه و نفوذی‌ها و روش کنترل کیفیت درزها باید پیش از انتخاب تیم اجرا بررسی شود.

برای استعلام اجرای پروژه، بهتر است نوع ورق، ضخامت، متراژ، شهر پروژه، تصاویر بستر و نقشه یا ابعاد را ارسال کنید تا دامنه کار و هزینه اجرا قابل مقایسه باشد.

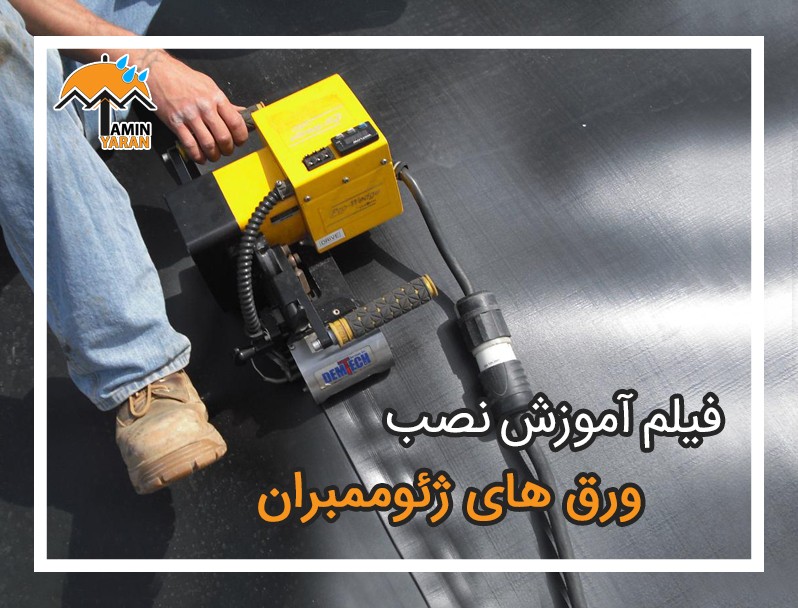

فیلم نصب و جوش ورق ژئوممبران

برای دیدن نمونه تصویری آماده‌سازی و جوش، ویدئو نحوه جوش ورق ژئوممبران را ببینید. این ویدئو مکمل همین راهنماست؛ دستورالعمل نهایی باید با جنس ورق، دیتاشیت دستگاه و مشخصات پروژه تطبیق داده شود.

برای تجهیزات، دستگاه جوش اتوماتیک ژئوممبران و برای کنترل کیفیت درز، روش‌های تست ژئوممبران را ببینید.
